风门声光报警装置运行原理
作者： 矿用风门来源： 互联网

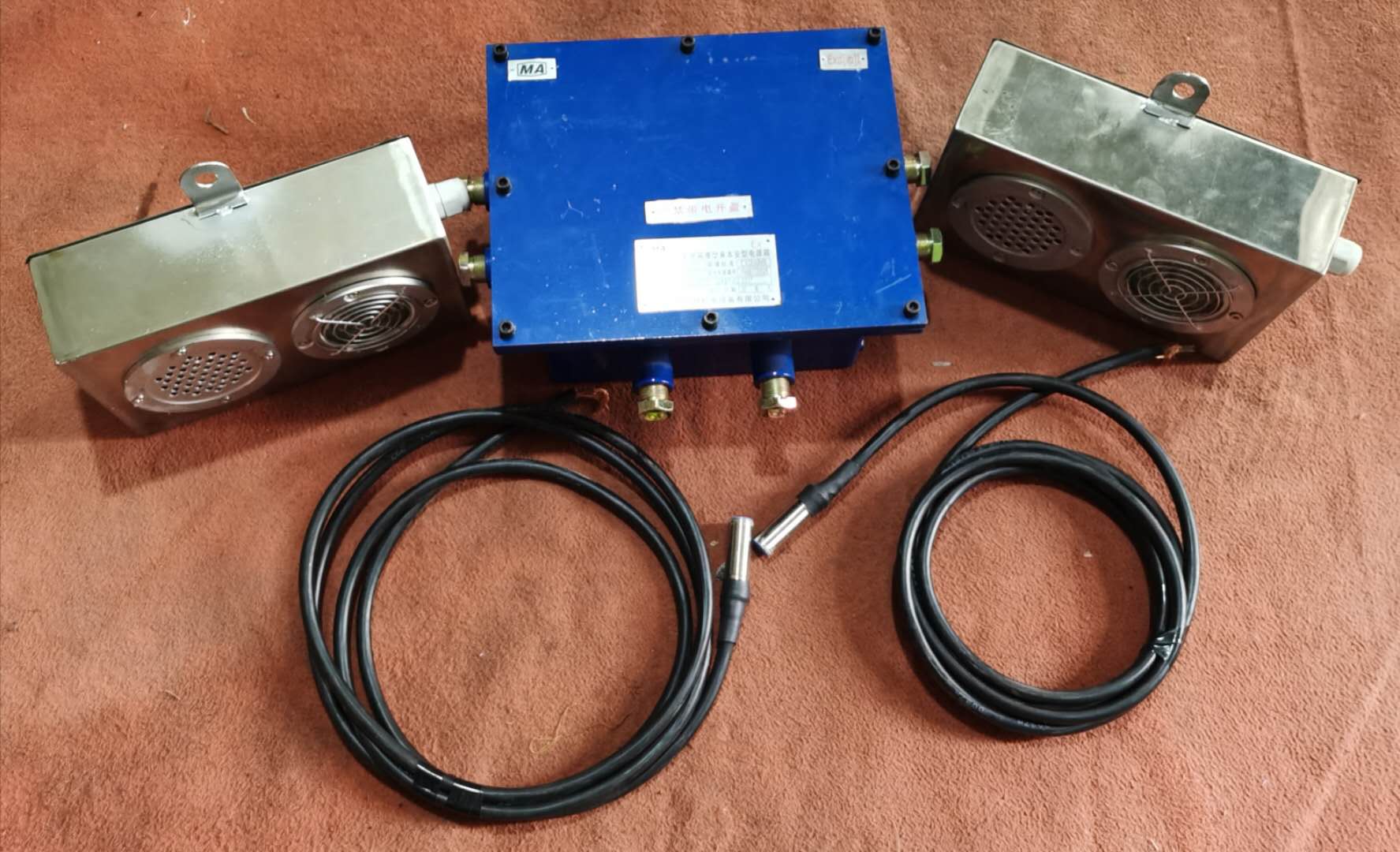

风门声光报警装置主要有风门位置传感器、风门自动控制装置主机、声光报警箱等三部分组成的， 把两个报警器箱子分别挂在两道风门外侧的墙壁上，磁控开关带有干簧管的一个安装在门框上横梁上，磁铁部分安装在对应的门扇上跟随门扇一起转动，为了节约信号线把控制主机安装在两道风门的中间位置的巷道壁上用膨胀螺丝固定好。可以配套全自动装置使用，也可以单独使用。不管哪一种使用方式，当无压风门打开的时候就可实现风门报警。一道风门实现报警风门已打开请安全通过，二道风门实现报警对面风门已开，请等待。
风门声光报警装置运行原理：
一道风门打开时，门扇上的磁控开关中的磁铁部分与门框上含有风门开闭状态传感器的干簧管部分分离，位置传感器向风门自动控制装置主机发出信号，主机里的PLC可编程控制器接收到信号后给报警箱发送指令后LED灯与喇叭开始工作，即一道风门打开时，该道风门处绿灯亮；声音报警提示“风门打开，请您注意安全”；同时，另一道风门处的红灯闪烁，声音提示“前方风门打开，请您稍后”，这个逻辑设计符合《煤矿安全规程》要求。
风门声光报警装置提醒矿井下巷道里的行人或矿车驾驶员随时注意安全注意对面风门的开闭状态，防止被风门碰伤的现象发生或造成窜风的现象。产品具有结构简单工作可靠，抗干扰性强，维修方便，故障率低及互换性好等特点，并且有效改善工作条件，提高机车和矿工的安全通行效率，为建设安全型矿井打下了良好的基础。
