现有技术的重力储能关闭式风力平衡风门的闭锁装置， 一般都是采用电信号闭锁的，因此在没有电源的条件下 便不能实现两道风门的相互闭徵而ZL200620023433. X号专利技术的"汽动闭锁无压 风门"和北京华荣科安测控技术有限公司淄博分公司此前公开的"液压闭锁无压风 门"，(见后附复印件)则存在以下几项技术问题而无法实现有效的机械闭徵第一是， 结构过于复杂；第二是，风门不能自动关闭，必须人工关闭；第三，闭锁的前提是， 风门必须首先由人工关闭到位，否则，即便是夜压锁的锁芯向下伸出了，但由于锁芯 与风门的错位，风门也不会被锁住；第四，在风门的关闭位置，由于没有在两扇风门 之间施加任何关闭外力，风门仅处于风力平衡的浮动关闭状态，因此， 一旦稍有外力 作用，如刮卡阻力等，风门就有可能由于失去平衡而关闭不严或不能关闭；第五，当 锁芯完全伸出之后，再若继续推动风门，其汽缸或液压缸后腔的介质就成了风门开启 的阻力，使风门的开启力大为增加

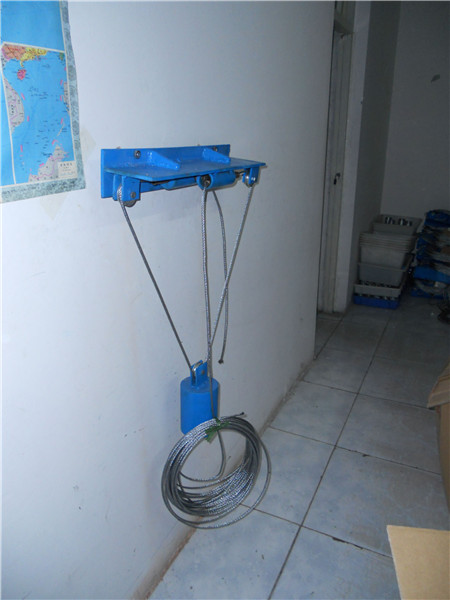

钢丝绳闭锁的重力储能关闭式风力平衡风门解决的问题是，设计一种比现有技术更为简单可靠、采用机 械闭锁、并且能够自动关闭的风力平衡风门。其解决方案是，将ZL200620114741.3号 专利技术中用于自动关闭一道风门的重锤通过钢丝绳与滑轮的组合连接将重锤的重力 同时作用在两道风门上，并通过钢丝绳的长度和滑轮限位架的限位作用，只能允许两 道风门中的一道风门會巨够完全开启，从而实现两道风门的机械闭锁和自动关闭。

钢丝绳闭锁的重力储能关闭式风力平衡风门效果

1、 RE对两扇风门的作用力通过曲柄连杆相互平衡抵消，大大减小了开启风门的 推力。

2、 采用重力储能关闭风门，使风门的关闭过禾，于平稳，完全没有风力冲击，因 而不宜损坏风门构件。

3、 风门及机械闭锁的安装方向不受风流方向影响，当风流换向时，无需改变风门 及机械闭锁的任何结构。4、 由钢丝绳和滑轮限位架构成的机械闭锁与重力储能自动关闭风门装置组合构成 的整套装置，不但限制了两道风门中只能有一道风门可以完全开启，实现了相互闭锁， 并且两道风门不论在任何开启位置，只要没有人为夕卜力故意干涉，都能通过重锤的重 力作用实现自动关闭，确保风流不会短路。

5、 整套装置不需电源，便于在井下没有电源的边远位置应用。

6、 整套装置简单可靠，机械故障少。

7、 在每扇风门的周边都配有密封压条，保证不会漏风。
