矿用井下风门防撞自动阻车装置
作者： 矿用风门来源： 互联网
为了保证煤矿井下通风安全，在井下巷道许多地方设置有风门，在有行人或车辆通过时打开，通过后关闭。采掘工作面的绞车在拉车、人工推车以及主要大巷车辆过往风门时，有时由于操作不当，经常会出现车辆撞坏风门的现象，造成通风设施维护量大，更换费时费事，浪费人力，存在很多不安全因素，目前还没有有效的方法解决此类问题。
矿用井下风门防撞自动阻车装置目的是提供一种安装简单、使用方便，能够避免小绞车拉车、人工推车、大巷车辆往来撞击风门事故的矿用井下风门防撞自动阻车装置。
为了实现上述目的，本实用新型包括:井下安全监控分站、气压控制箱、电磁阀、风门、磁铁、磁控管、气动式阻车器、气压输入管，磁铁固定设置在风门旁边，在磁铁对应位置的门框上固定设置有磁控管，磁控管的电源连接到井下安全监控分站，磁控管的控制端连接到电磁阀，电磁阀与控制箱连接到一起，控制箱的气压输出管与气动式阻车器相连接，控制箱的气压输入管连接到井下的压风管路。
这样，在风门关闭状态下磁铁和磁控管接近吸合，安装在风框上的磁控管将风门关闭信号反馈给电磁阀，电磁阀启动控制箱驱动气动式阻车器工作，从而实现在风门关闭状态下阻车器可自动打开，阻止车辆通过，避免车辆撞击风门。当车辆需要通过风门时，将风门打开，磁铁和磁控管离开，磁控管将风门打开的信号反馈给电磁阀，电磁阀启动控制箱驱动气动式阻车器关闭，从而保证车辆可以顺利通过风门。能够避免小绞车拉车、人工推车、大巷车辆往来撞击风门事故的发生，具有安装简单、使用方便、安全可靠等特点。

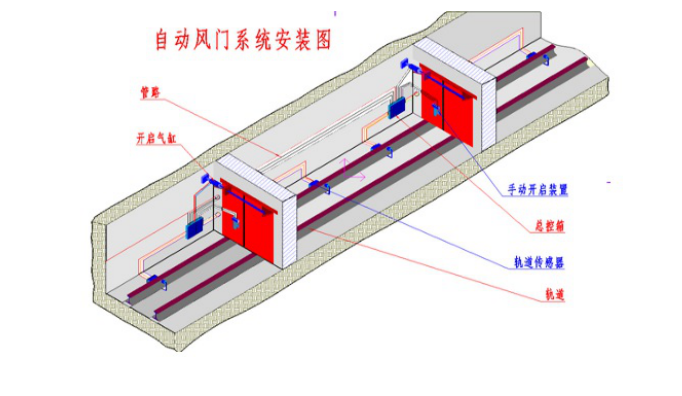

矿用井下风门防撞自动阻车装置包括:井下安全监控分站1、气压控制箱2、电磁阀3、风门4、磁铁5、磁控管6、气动式阻车器7、气压输入管8。磁铁5固定设置在风门旁边，在磁铁对应位置的门框上固定设置有磁控管6，在风门关闭状态下，保证磁铁和磁控管接近吸合，磁控管在磁铁的作用下输出风门关闭信号，在风门打开状态下，磁铁和磁控管离开，磁控管在磁铁的作用下输出风门打开信号。磁控管的电源连接到井下安全监控分站I与其共同使用一个电源，方便供电连接。磁控管6的控制端连接到电磁阀3，控制电磁阀的工作状态。电磁阀3与控制箱2连接到一起，控制箱2的气压输出管与气动式阻车器7相连接，控制箱的气压输入管8连接到井下的压风管路，可以充分利用井下实施。气动式阻车器设置在风门前方，以保证在车辆接近风门时，气动式阻车器就会提前起到作用，避免车辆往来撞击风门事故的发生。
