井下风门防撞装置参数和应用效果
作者： 矿用风门来源： 互联网
为了解决现有技术中风门与阻车器无法联动，而造成的车辆对风门造成损坏的问题，本实用新型提出了一种井下风门防撞装置，该装置结构简单，将气控箱与开门气缸、阻车气缸同时连接，使二者同时收缩，使风门开启时阻车机构同时打开，阻车机构复位关闭后风门保持关闭。
井下风门防撞装置技术方案是：

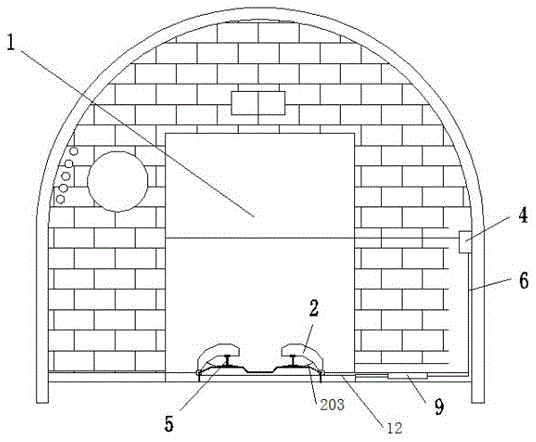

一种井下风门防撞装置，包括风门、设置在导轨上的阻车机构以及用于将风门打开的开门机构，其技术方案在于，还包括气控箱；其中，所述的气控箱与开门机构、阻车机构同时连接，用于控制开门机构、阻车机构中的气缸同时收缩，使风门开启时阻车机构同时打开，阻车机构复位关闭后风门保持关闭。
其中，开门机构包括开门气缸、开门钢丝绳以及滑轮；其中，所述的开门气缸的控制端与气控箱连接；开门气缸的输出端与开门钢丝绳的一端连接；开门钢丝绳的另一端通过滑轮与风门连接。
其中，阻车机构包括阻车气缸、阻车钢丝绳以及阻车器；其中，所述的阻车气缸的控制端与气控箱连接；阻车气缸的输出端与阻车钢丝绳的一端连接；阻车钢丝绳的另一端与阻车器连接，用于在阻车气缸收缩时，由气缸活塞杆收缩带动阻车钢丝绳使阻车器打开。
井下风门防撞装置效果为：
本实用新型将气控自动化风门与防撞装置联动后，在井下进行应用，有效减少职工劳动强度，避免因行车对风门造城冲撞损坏，大大减少了风门的维修成本，保证通风系统安全可靠。
