煤矿通风风门闭锁装置工作原理
作者： 矿用风门来源： 互联网

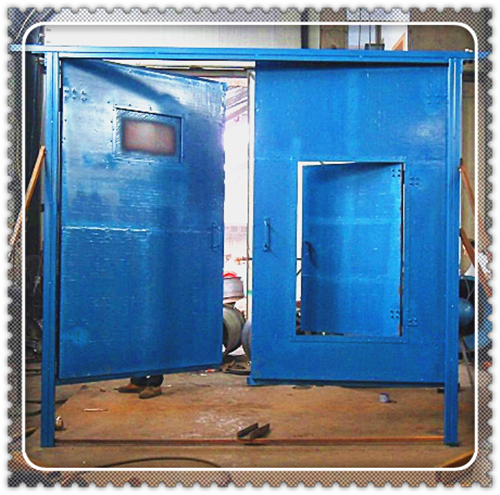

在井下巷道中为避免风流短路，通常设置有两道风门，防止进风和回风相互混合，两风门闭锁方式为一道风门打开时，另一风门处于关闭状态，传统闭锁装置是利用固定长度的钢丝配合导向滑轮将两个风门连在一起，但是在使用时，会出现两道风门半开现象，打开其中一个门时无法确定另一个门是否已经关闭完全，造成风流短路，浪费资源，存在安全隐患。
煤矿通风风门闭锁装置要解决的问题
针对现有两道风门半开状态和控制结构复杂等问题，本实用新型的目的在于提供一种煤矿通风风门新型闭锁装置，以解决上述背景技术中提出的问题。
技术方案
一种煤矿通风风门新型闭锁装置，包括：第一门锁系统和第二门锁系统，所述第一门锁系统设置有第一滑动架、第一支撑架和第一风门，第一风门设置在第一滑动架和第一支撑架之间，所述第二门锁系统设置有第二支撑架、第二滑动架和第二封风门，第二风门设置在第二支撑架和第二滑动架之间；
第一风门与第二风门相对应的侧面上方设置有上滑轨，所述第一滑动架相应位置也设置有上滑轨，所述上滑轨上设置有上滑块，上滑块上设置有第一上铰接座，所述第二风门靠近第二滑动架的一边上设置有第二上铰接座，第二上铰接座与第一上铰接座处于同一水平面上；第二风门与第一风门相对用的侧面下方设置有下滑轨，所述第二滑动架相应位置也设置有下滑轨，所述下滑轨上设置有下滑块，所述下滑块中部位置设置有第二下铰接座，所述第一风门靠近第一滑动架的一边位置设置有第一下铰接座，所述第一上铰接座第二上铰接座之间设置有上连接杆，第一下铰接座与第二下铰接座之间设置有下连接杆。
作为本实用新型进一步的方案：所述第一风门和第二风门顶部均通过驱动柱连接有驱动装置，驱动装置包括驱动电机。
作为本实用新型再进一步的方案：所述第一风门和第二风门底部与地面通过转动轴转动连接有底部支撑。
作为本实用新型再进一步的方案：所述上滑块与上滑轨滑动连接，连接处设置有滚子和润滑油。
作为本实用新型再进一步的方案：所述下滑块与下滑轨滑动连接，连接处设置有滚子和润滑油。
煤矿通风风门闭锁装置工作原理
（1）通过上滑块和上滑轨的配合使用，实现第一风门的自锁功能，通过下滑块和下滑轨的配合使用实现第二风门的自锁功能，通过第一上铰接座第二上铰接座之间设置有上连接杆和第一下铰接座与第二下铰接座之间设置有下连接杆，实现第一风门和第二风门的相互制约作用，当第二风门处于开启状态，需要开启第一风门时，由于上滑块在第二上铰接座和上连接杆的带动作用，处于上滑块和第一风门之间，使第一风门处于自锁状态，无法对其进行打开，需要首先关闭第二风门，第二风门关闭时，第二上铰接座和上连接杆带动上滑块运动，运动至第一风门相应位置，此时上滑块处于第一风门上，第一风门自锁状态解除，此时第二风门处于关闭状态，可将第一风门进行打开，同理第一风门处于开启状态时，需要打开第二风门（如图所示），需要先解除图自锁状态，即将第一风门关闭，结构简单合理，实现煤矿通风门的闭锁功能。
（2）第一风门和第二风门顶部均通过驱动柱连接有驱动装置，驱动装置包括驱动电机，实现风门开启的自动化控制。
（3）上滑块与上滑轨滑动连接，连接处设置有滚子和润滑油，下滑块与下滑轨滑动连接，连接处设置有滚子和润滑油，降低磨损，增加使
