济宁和利隆生产自动风门,液压自动风门,气控自动风门的厂家，矿用液压风门主要用在煤矿井下风压大，环境比较恶劣的环境中，以为它有着良好的性能和液压动力驱动在风压比较大的情况下开启关闭自动风门，深受煤矿客户的喜爱。
今天给大家讲解下和利隆液压自动风门的技术方案
液压自动风门厂家如何制作的

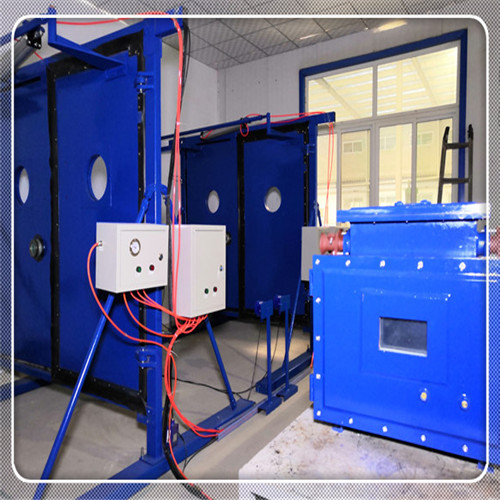

液压自动风门结构组成

无压风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成。门框采用钢制型材焊接而成；门扇采用钢制型材做骨架；门扇与连杆连接，使得风门能可靠关闭。一套包含两道风门。

液压自动风门电控系统

安装位置

防爆箱安装于两道风门中间或者一侧。

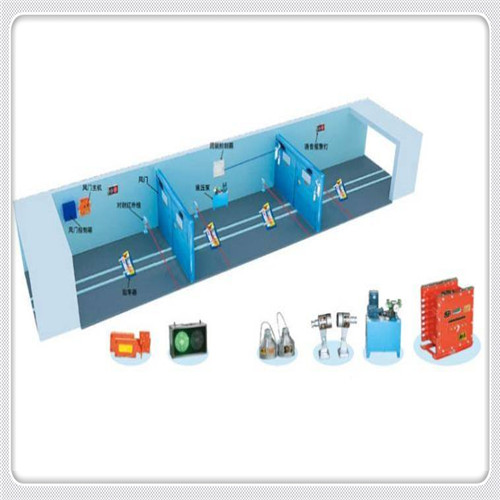

液压自动风门系统组成

ZMK-127风门控制系统由风门主电控箱、隔爆兼本安型语音报警器、红外对射、本安接线盒、位置传感器、隔爆电磁阀、气缸、气管、控制线路等附件构成。

液压自动风门运行原理

开门信号采用红外传感器方式，红外传感器传感器安装在风门前方，当行人或胶轮车到达红外传感器位置式，红外传感器感应信号，则风门开启，通过后延时自动关闭风门。

当车辆或行人到达A门红外传感器时，红外传感器感应信号，其信号经PLC处理后输出，直接控制A门驱动系统开启风门A；A门声光报警器绿色指示灯亮，语音提示“开门请注意，离开请关门”同时B门红色指示灯亮，语音提示“对面风门已开，请稍后”，此时，车辆或行人可安全通过A门。通过A门红外对射时，延时一定时间风门自动关闭。

延时一定时间后，信号经PLC处理后输出，直接控制B门驱动系统开启风门B；B门声光报警器绿色指示灯亮，语音提示“开门请注意，离开请关门”同时A门红色指示灯亮，语音提示“对面风门已开，请稍后”，此时，车辆或行人可安全通过B门。通过B门红外对射时，延时一定时间风门自动关闭。

正常状态下A门与B门闭锁，同时只能打开一道风门。

必须在门体两侧安装醒目的停车指示标记，在门扇完全开启前，车辆不得超过停车线。

风门自动系统具有多重保护机制，有比较高的安全、稳定性。首先，防夹功能是将红外传感器安装在每道门的两侧，如关门时有车辆通过可立即开门，避免车辆碰撞门扇，出现事故。其次，风门的开关是通过油缸来实现，具有闭锁功能。一道门开启时，另一道门闭锁，防止两道风门同时打开，造成风流短路。

当停电状态下，可手动泄压，然后手动推拉打开风门。
