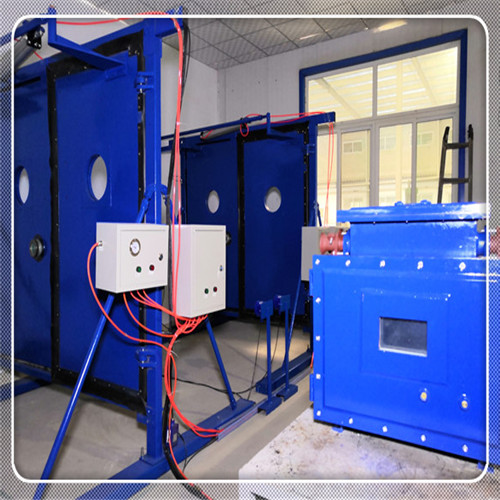

煤矿电控自动风门使用电动推杆是一种动力与传动合为一体的驱动机构。电机选用YB系列的爆电机，推杆是根据电动风门控制设备的实际需要结合市场情况设计的。有可靠的过载和过行程保护功能。四年多的实践证明，该电动推杆机构在电控失控时不致烧毁电机和损破坏推杆。

风门传动机杓主要有连接绳、导向轮、万向轮、牵引、拨轮、滑道板等件组成。该机构结构简单，柠造容易（一般单位均可自制），维护量小，使用可靠。

电糸统该系统主要有传感器（各类隔爆型传感器均可配套使用），矿用电缆，电铃（矿用隔爆型）．隔爆灯等件。

一个控制器控制一组风门（一正一反）。两组风门控制系统有相互电气闭锁，两组风门不能同时打开，以防风流短路。

电动推杆自动风门工作原理

行人或车辆通过风门，行人以手触压设在门框上或巷壁上的@手动传感器．行车轮压@轮压传感器，数显继电器K?一1闭合 K2自保，K2一2进人延时闭合状态· K。一3释放切断关门控制回路电源，K2自保后．汽囊式时间继电器K3吸合其延时触点K3一1瞬时断开切断关门控制回路的电源．K3一2闭合，K还一1闭合，中间继电器K4自保．K4一2 释放切断邻门电源K4一3闭合，使安装在邻门的@信号灯亮，@铃响发出声光报警信号。 K2自保三秒（整定值）后，K2一3延时闭合，开门控制回路的交流接触器Q3吸合．并通过一1自保，Q3一2释放切断关门回路电源．使@电动机正转，@电动推杆推头收回， @牵引绳拉动@，正风门打开。与此同时，@ 正风门拉动，@连接绳拉动，@拨轮旋转，拨杆援开0反风门。当@、@开到位时．@电动推汗推头触动，@关门限位传感器切断开门控制回路电源，@电动机停机。这时Q3、K2、 Ka同时失电，失去自保，Qa一1，K2一1恢复到常开状态，K3一1进入断电延时状态。待行人或乍辆通过风门区后，一1闭．Q一I 闭，Q一I闭合，Q自保，关门回路接通．

@电机反转接通，@铃响，@灯亮，发出声光信号。当电机反转时，@电动推杆伸出，@牵引绳松驰，@、@正反风门门自重关闭。当 @推杆推头触动0开门传感器时，Q失电，失去自保，@电机停转Q一3释放，K,失电失去自保，K,一2闭合接通邻门，@闭锁传感器电源，一3释放，@铃声停止，O灯灭，全过程结束。
