避难硐室气幕喷淋装置|避难硐室气幕喷淋系统厂家
避难硐室气幕喷淋装置设计简介

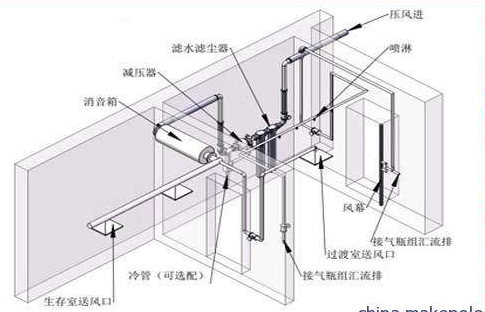

气幕喷淋系统是煤矿井下避难硐室或救生舱的重要组成部分，是将压缩空气通过喷气气幕管形成气幕，在避难硐室防护密闭门处形成一个相对隔绝的密闭室，过渡室上部的喷淋设备释放大量的气流，单向换气阀将有毒气体替换出去，不会随着避险人员进入到生存室内。
气幕喷淋系统主要解决外界有毒有害气体进入硐室和过渡室换气问题。气幕吹洗是在第一道门内侧，使压缩空气通过气幕管形成致密的气帘，阻挡外界空气的进入，同时扫除外界进入人员身上携带的有毒有害物质。喷淋则是通过注入大气量的新鲜压缩空气，将有害气体稀释并通过泄压阀排放到室外，以达到降低有害气体浓度并净化的目的。
避难硐室气幕喷淋装置设计方案
1，沿门布一圈气幕管，40mm间距开Φ1的气孔，气孔总数为（900+1800）×2/40=135个喷孔。
2，气幕管压力按0.6-0.8MPa进气，Φ8的通径在不考虑任何阻力的情况下流压为0.7MPa时，V=3.255立方米/min
假设有135个孔，孔的规格为激光水平打Φ0.9-1mm（流量的Cv值0.04流量为0.38MPa时单喷孔流量为33L/min），但按总流量平分流量，每个孔大约流量12L，假设1mm的孔为流量12L/min，他的流速是254米/秒，如果考虑管阻等不用的情况下，流速应为63.5~190米/秒。
