名称：声控自动洒水降尘装置
分类：除尘设备
咨询热线：13345287774
联系我们
详细说明：

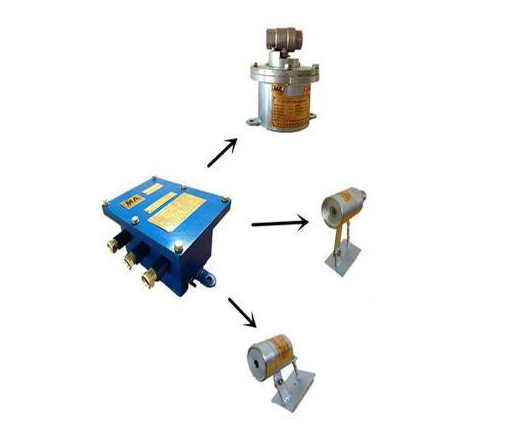

ZPS127矿用声控自动洒水降尘装置由ZP-127Z矿用自动洒水降尘装置主控箱（以下简称主控箱），ZP-9S矿用自动洒水降尘装置用声控传感器（以下简称传感器）以及执行器矿用防爆电磁阀等组成，主要用于煤矿井下采掘工作面粉尘作业场所。通过自动喷雾或洒水，不仅降尘除尘、净化空气，同时能吸收一定的有害气体，降低甲烷浓度和环境温度。它是改善和治理粉尘作业环境，防治粉尘危害的安全管理设备。 传感器的执行标准为：GB3836-2000《爆炸性气体环境用电气设备》和MT505-1996《声控自动洒水降尘装置通用技术条件》、Q/GY009-2010《ZPS127矿用声控自动洒水降尘装置》。 2 型号命名及分类
ZPS127矿用声控自动洒水降尘装置技术指标
1 ZP-127Z矿用自动洒水降尘装置主控箱 a) 输入电压：127VAC； b) 电压波动范围：标称值的80%～120%； c) 输入控制信号：（1.8～9.0）V； d) 输出电压偏离值：额定输出值的±5%； e) 本安输出：9V/123mA； 最高输入电压Um：152V； 最高输出电压Uo：10.1V； 最高输出电流Io：126.0mA； 最大外部电感Lo：3.0mH； 最大外部电容Co：71uF； f) 尺寸：351 mm×180 mm×100 mm。 g) 重量：≤8.4㎏。
2 ZP-9S矿用自动洒水降尘装置用声控传感器 工作电压：9V±0.5V DC（本安电源） 工作电流: ≤20mA 输入信号：声波信号 输出信号：传感器接收到不小于115dB（A）的声响时，输出（2～9）V DC的电压信号；传感器未接收到声响时，输出≤0.5V DC的电压信号。 a) 尺寸：160 mm×126 mm×74 mm b) 重量：≤1.3㎏。
3 DF4/6矿用防爆电磁阀 a) 输入电压：127V AC； b) 电压变化适应范围：额定电压标称值的80%～120%； c) 功率消耗：≤28W； d) 水压适应范围：（0.2～6.0）MPa。
ZPS127矿用声控自动洒水降尘装置工作原理

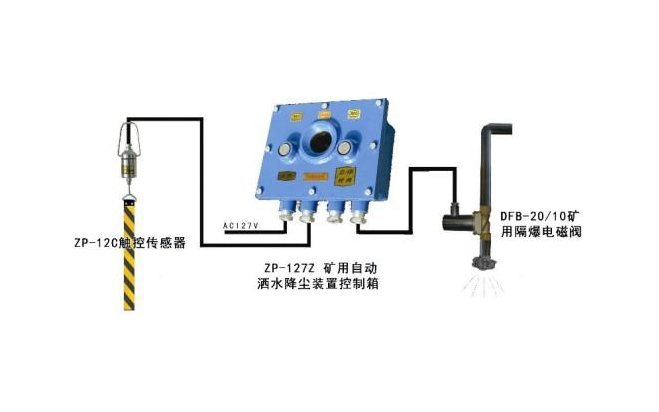

该装置主要由主控箱、传感器和执行器组成（装置的组成见附录A）。主控箱主要起信号处理、控制和提供传感器电源的作用。传感器检测到的信号，送主控箱处理，然后由执行机构进行洒水除尘。
主控箱 主控箱由隔爆本安电源、输入电路、CPU控制电路和输出电路组成
传感器采集到的信号，经输入电路处理后送CPU，由CPU进行处理。通过输出电路、驱动电磁阀是否洒水。由延时设定开关确定洒水的延时时间。
传感器 传感器主要由麦克风、放大电路、选频电路和输出电路组成。其原理框图见图3所示。 图3 麦克风将声音信号转换成电信号，然后进行放大、选频、输出＞3V的信号送主控箱。
ZPS127矿用声控自动洒水降尘装置使用方法
主控箱输入信号选择
将选择性拨码开关SW4中“1”上推置于ON的位置，其它2、3、4不变。
延时时间的设定
a） SW1中的1、2、3、4全不上推至ON（称为全置0）时为15S。
b） SW1中的1、2、3、4全拨至ON（称为全置1）时为1200S。
c） SW1中的1、2、3、4四位数字组成一个BCD码，共有16位，即0000～1111.其中0000 为15S，0001～1111有15位每一位为1200S/15=80S。比如SW1中4置“1”其BCD码为1000，此时的时间为1200S/15*8=640S；再如SW1中的1置“1”其代码为0001。此时的时间为1200S/15*1=80S ……………………以次类推。
d) 出厂设定时间为640S。
灵敏度调节
调节传感器内的电位器，逆时针旋转，灵敏度增大；顺时针旋转，灵敏度减小。
