电液自动无压风门结构组成
作者： 矿用风门来源： 互联网
电液自动无压风门结构组成：
无压风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页等组成。门框采用钢制型材焊接而成；门扇采用钢制型材做骨架；门扇与连杆连接调节，使得风门能可靠关闭。
电液自动无压风门电控装置系统：
2.1安装位置：
防爆电控箱安装于巷道壁上。
2.2系统组成：

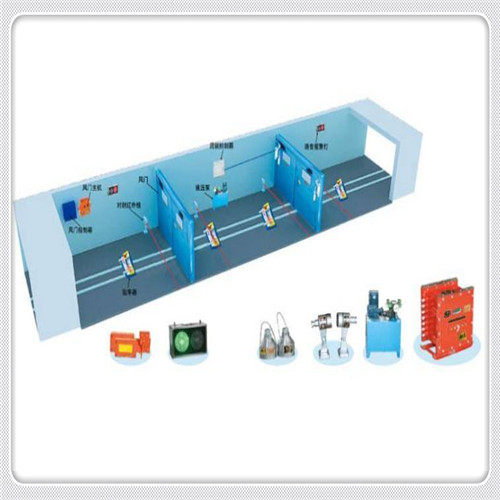

风门控制系统由风门主电控箱、隔爆兼本安型声光报警器、红外对射、本安接线盒、风门开闭状态传感器、油缸、油管、控制线路等附件构成。
2.3运行原理：
开门信号采用红外传感器方式，红外传感器安装在门扇两侧的巷道壁上。
当车辆或行人到达风门红外对射时，自动感应信号，其信号经PLC处理后输出，直接控制风门液压阀开启风门；门绿色指示灯亮，语音提示“开门请注意，离开请关门”，此时，车辆或行人可安全通过风门。通过风门红外对射时，延时一定时间风门自动关闭。
