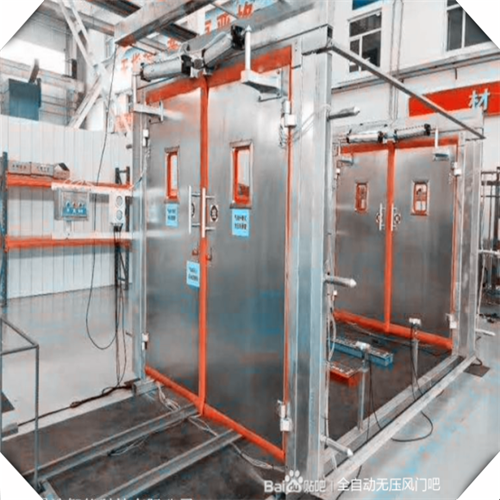

自动风门控制系统控制着2道风门FM1和全生产起到了很大的作用。由于PLC本身具有抗FM2, 每一道风门上都有一个可供行人手动开启的干扰能力强、工作可靠的特点 , 在自动风门的控制 人行小门。自动控制系统由 PLC控制器 (由 S7 系统中大多选用 PLC作为控制主机 [1] 。但是目前 224PLC和 EM223 模块组成 )、矿车位置传感器在自动风门的控制系统中 PLC的程序设计过于简 (S1到 S8, 共 8对 , 图 1)、门位传感器 (4个 )、化 , 不能充分发挥 PLC编程简单 , 灵活多样的特 人行门状态传感器 (2个 )、人行门指示灯、二位点 [2] , 使得系统抗干扰能力和故障处理能力降低 , 五通电磁换向阀 (2个 )、风门运行状态模拟显示影响了整个自动风门系统运行的可靠性。 系统、报警与刹车系统和强制开关风门控制按钮组 南洺河铁矿回风斜井是双功能斜井 , 在建设与 成。矿车传感器安装于轨道上接受矿车信息 , 在每生产期间会担负起出矸或出矿石的任务。鉴于此在 一个测点 ( sx) 都安装了 2个传感器 ( sx - 1和 sx回风斜井的上段离风井 122 m这一区间内建立2了闭 22 - 2) ; 门位传2感器定位风门的2开闭位置 ; 人行门锁风门。
通风斜井的提升采用绞车提升 , 且提升频 状态传感器指示风门的开闭状态 ; 人行门指示灯指繁 , 要求自动风门必须具有很好的稳定性和可靠 示人行门是否可以安全开启 ; 电磁换向阀控制风门性。在程序设计中除了设计可靠的服务程序外 , 还的开启关闭 ; 风门运行状态模拟显示系统指示风门设计了矿车传感器冗余检测程序、自检程序和故障 状态和矿车位置 , 直接与传感器连接 , 不受 PLC处理程序 , 提高了2系统的抗干扰能力和对2故障的自 控制 , 安装在绞车房 , 便于绞车司机观察风门运行诊断和自处理能力 , 保证系统的安全可靠运行。
自动风门工作稳定可靠 , 实践证明此控制系统软件具有以下特点 :
1)系统具有 2种工作状态 , 它实现了风门在正常工作时的自动控制和在系统故障或矿井灾害时的手动控制 , 使控制系统具有良好的适应性。
2)对矿车传感器的输入信号进行冗余检测 , 这样能确保信号的正确并能及时发现矿车传感器的故障。
3)风门 FM1和 FM2利用软件实现自动闭锁。
4) 矿车过风门前对风门是否开到位进行检测 , 避免了风门因故障没有开启造成的撞门事故。
5) 在系统等待期间自检程序时刻保持对两道风门是否关到位进行监视 , 有利于提前发现风门的故障 , 进行及时处理。
6)自检程序还对经过 PLC处理后的矿车信号授 , 研究方向为制1造信息学、自适1应控制、计算机信息系统、矿山 (V0 0到 V0 7) 进行逻辑性检测 , 看其是否漏检了某一测点的信号 , 避免系统出现死循环。
7)对系统故障分级处理 , 有利于增强控制系统的可靠性。
