详细说明：
矿用防爆电暖器适用于煤矿，金矿，铁矿等井下，冬天取暖比较安全的设备之一，矿用防爆电暖器的散热片和开关箱的连接均采用环氧树脂浇封结构密封，由于环氧树脂固化后长期处于高温加热环境，容易出现老化开裂现象，一旦连接部位出现松动或间隙，开关箱将失去隔爆功能；另外，加热管焊接在金属材质的六角螺母上，接线端子暴露在周边非绝缘材质的开关箱里，一旦松动或脱落，就会出现短路、打火给使用者带来安全隐患。
矿用防爆电暖器增强密封性和改善绝缘环境。
矿用防爆电暖器技术方案是这样的：它由散热片、开关壳体、开关壳盖、信号灯、功率选择开关、温控开关、加热管、接线盒组成的加热控制系统和由连接管件、密封圈、锁紧螺母、绝缘密封件组成的连接密封系统构成，其特征是：加热管7的右部接线端，由绝缘密封件 12固定在固定套管14中；固定套管14的左端由带有内螺纹的连接管件9将密封圈10固定；固定套管14的右端由锁紧螺母11将固定套管14连同绝缘密封件12、加热管7一并固定开关壳体2的下部内侧。
防爆电暖器特征是：加热管7的右端设置在绝缘密封件12右端的凹槽13内。
矿用防爆电暖器效果：接线牢固、密封可靠，防爆等级高。

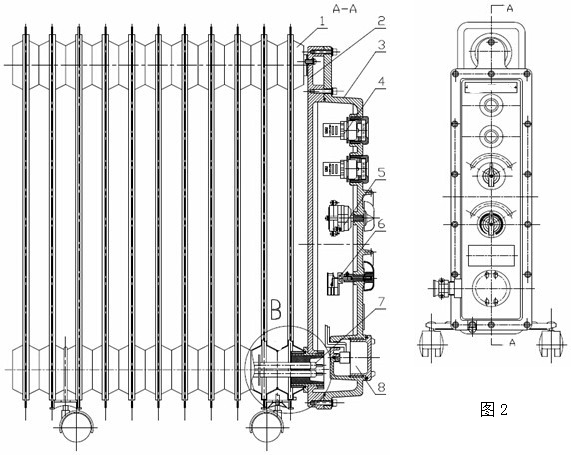

附图说明图1是图2的A-A面的局部剖视图，图2是图1的右视图，图3是加热管7、连接管件9、密封圈10、锁紧螺母11、绝缘密封件12、固定套管14组合连接部位的二倍放大图，图4是图3的局部装配图。
图中各零部件标注说明：1.散热片、2.开关壳体、3.开关壳盖、4.信号灯、5.功率选择开关、6.温控开关、7.加热管、8.接线盒、9.连接管件、10.密封圈、11.锁紧螺母、12.绝缘密封件、13.凹槽、14.固定套管。
具体实施方式为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型加以进一步详细说明。本实用新型的大部分结构与现有技术相同，改进主要体现在加热管7的密封结构和链接固定方式上。
如图1—4所示，加热管7的右部接线端，由绝缘密封件12固定在固定套管14中，绝缘密封件12是一种耐热有机密封胶加石棉混合而成；也可以是其它能够一次热塑成型有机材料加工而成。固定套管14的左端由带有内螺纹的连接管件9将密封圈10固定，密封圈10安装在固定套管14中部凸起处左侧的环形槽中，如图3所示。固定套管14的右端由锁紧螺母11 将固定套管14连同绝缘密封件12、加热管7一并夹紧固定开关壳体2的下部内侧的安装孔中，如图3所示。
矿用防爆电暖器采取一次加工成型工艺，将加热管7的右端设置在绝缘密封件12右端的凹槽13内，即加热管7右端的接线端子处于凹槽13中部，周围是绝缘密封件12的延伸部分，它把加热管7右端的接线端子与周围的金属部件隔开，避免出现意外打火、短路事故。
