防逆流风门

0.8m皮带防逆流装置

名称:0.8m皮带防逆流装置

分类:防逆流风门

咨询热线:13345287774

联系我们

详细说明:
  0.8m皮带防逆流装置,煤矿用皮带巷防逆流风门用途:
突出煤层的石门揭煤、煤巷和半煤岩巷掘进工作面进风侧必须设置至少2道反向风门。巷道掘进时要使用输送机进行出货,因此输送机必须要穿过二道反向风门设置,风门与输送机之间就会形成一定的空间,尤其是输送机的上部与风门之间的空间必须足够大,不能阻挡输送机出货。这种情况下,一旦巷道发生突出事故,涌出的大量瓦斯就会通过输送机与风门之间的空间向外扩散,严重威胁职工的生命安全。

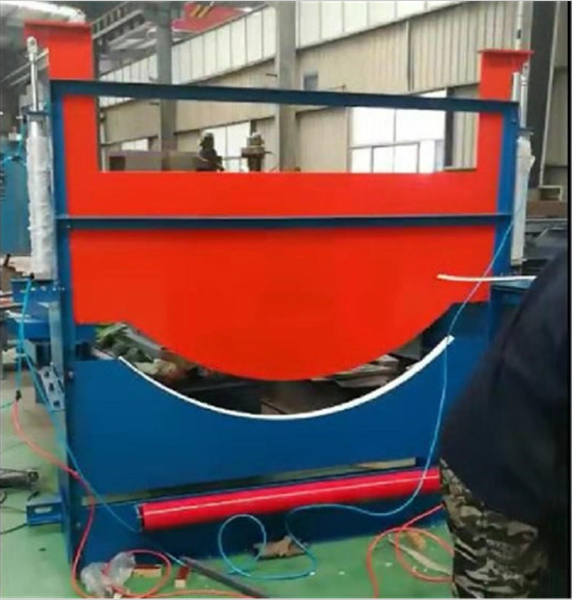

0.8m皮带防逆流装置,煤矿用皮带巷防逆流风门
皮带防逆流装置组成结构:
0.8m皮带防逆流装置包括:上挡板1、挡风板3、驱动器6和钢丝绳7,它安装皮带输送机4所经过的两个过风口8处的封门墙5上,上挡板1分别固定在两个过风口8上端的封门墙5上,挡风板3通过皮带2与上挡板1相连,挡风板3和上挡板1为外表覆盖一层铁皮的木板,钢丝绳7的一端分别固定在挡风板3上,另一端固定在驱动器6上,驱动器6牵动钢丝绳7,驱动器6包括:气缸和控制器,带动挡风板3的开和闭。气缸在压风的作用下可做伸缩运动,控制器控制气缸的进气和输送机4闭锁即输送机开关回路,实现挡风板3的开合与输送机4的启停同步,达到防逆流的目的。
皮带防逆流装置工作原理
巷道掘进需要出货时,控制器打开输送机4开关,给输送机4供电,启动输送机4;在输送机4供电的同时,控制器也在电力的作用下向风门气缸供气;气缸收缩带动钢丝绳7拉起挡风板3,输送机4与风门口8之间的挡风板3打开,不会影响到出货。
巷道不需要出货时,直接中断输送机4的供电,关闭输送机4开关,控制器切断气缸气源,气缸自动复位做伸张运动,钢丝绳7松动,挡风板3在自身重力作用下自动落下,堵塞输送机4与封门墙5之间的空间。
巷道发生突出事故时,瓦斯超限,切断输送机4的供电,防逆流装置起作用,堵塞输送机4与封门墙5之间的空间,有效控制瓦斯的扩散。
