皮带过风门墙控风防突自动保护装置产品简介
风门是矿井通风网络中不可缺少的的通风构筑物，其主要功能是隔断风流，为矿井风流按需分配创造条件，同时，又为行人和运输提供方便。皮带过风门墙体，是矿井生产中非常普遍的现象。而皮带机穿过风门时，由于截面较大，且皮带的循环连续作业和运输煤体的形状不规则无规律性，皮带洞的风流隔断一直是个难以处理的问题。并且瓦斯突出时，通过皮带洞扩散相邻巷道，造成施工人员窒息，甚者引起瓦斯燃烧或爆炸。皮带过风门墙控风防突自动保护装置（以下简称“装置”）便是为解决此问题而研发出来的产品。此装置既能保证皮带机正常通过，又能隔断皮带洞的风流，在瓦斯突出时，迅速关闭防突门，阻止瓦斯向相邻巷道扩散。

二、工作原理与产品结构
1. 工作原理
    装置通过两部分控风。一是利用托辊组将上方输送带限制在固定范围运动，输送带上方是挡风帘，挡风帘下部随着输送带和煤块的运动而相应运动，并始终与输送带和煤保持紧密接触；二是利用两组平行托辊和立棍将下方输送带限制在固定范围运动，靠上的平行托辊在重力作用下压紧输送带进行密封，再用橡胶板将平行托辊周围的空隙密封。
    装置采用纯气动控制（气源气压范围0.5MPa-0.9MPa；）。瓦斯未突出时，调节风窗可以调节通风量。在瓦斯突出时，预警风窗感应到瓦斯突出信号，断电保护器开启（拉杆伸出），使皮带机自动断电，并激发防突门迅速关闭，阻断瓦斯扩散。在危险解除后，防突预警器感应到信号，并激发防突门迅速开启，在防突门开启后，断电保护器关闭（拉杆收回），皮带机通电方，皮带机可运行。
2. 产品结构

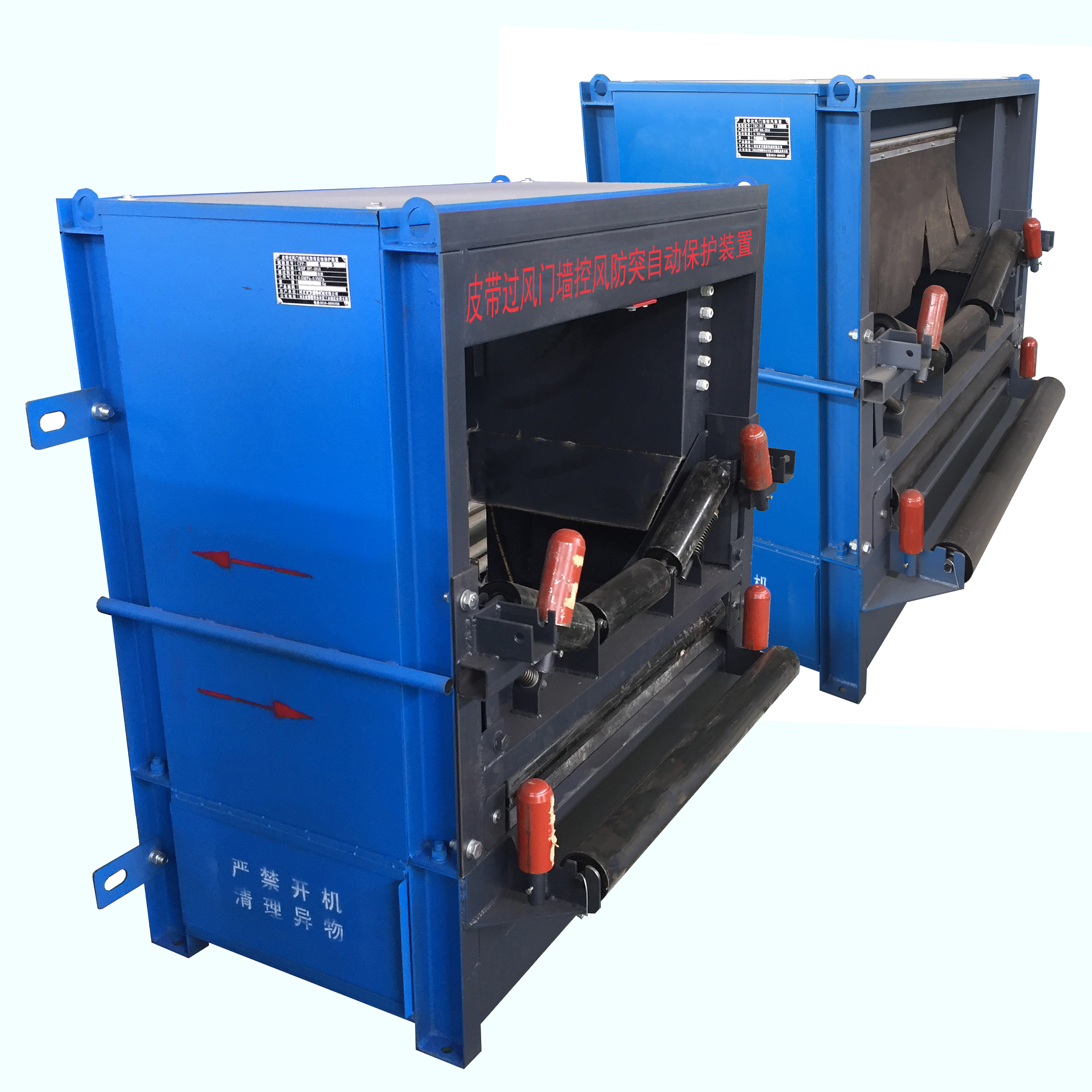

装置结构由上箱体、下箱体、托辊组、挡风帘、防突门、断电保护器、预警风窗、调节风窗、储气罐、控制箱以及密封材料构成。上箱体、下箱体由槽钢、角钢、方管及板材焊接而成。挡风帘由双层耐磨胶皮条组成，既耐磨又可在自身重力下始终与输送带和煤保持紧密接触，起到抗风作用。预警风窗采用不锈钢材料制成，预警部分可以感应到瓦斯突出信号，风窗部分可以调节通风量。托辊组有三联辊、立棍、平行托辊组成，角度可根据输送到物料多少自行调整。断电保护器、防突门均有板材焊接而成，由气缸控制。储能罐由无缝管及角钢焊接而成，在压风停风时，8小时内仍能保证防突安全保护装置正常运行。
三、技术参数

产品型号	CFP-30/800/89	CFP-30/1000/108
配套设备	伸缩式带式输送机SSJ800	伸缩式带式输送机SSJ100
尺    寸	长L:870mm, 宽B:1363mm， 高H:1330mm L1:690mm    B1:1199mm，   H1：980mm   H2：350mm	长L:890mm  宽B:1563mm  高H:1400mm L1:690mm    B1:1399mm   H1:1050mm H2:350mm
重    量	约200kg×4	约250kg×4
气源压力	0.5MPa-0.9MPa；	0.5MPa-0.9MPa；
通过粒度	≤φ500mm	≤φ500mm

 四、产品安装
1. 将防突门卡板右侧螺栓拧开，抬起防突门，转动防突门卡板将防突门卡住。
2. 将装置左、右两部分用放置在风门墙两侧，防突部分（含防突门）在风门墙瓦斯突出方向一侧，控风部分（含挡风帘）在风门墙来风方向一侧。
3. 按照图5将托辊组、上箱体、底座拆分，底座放置在输送带下方，且平行托辊与“H”架上平行托辊平齐；上箱体放置在输送带上方，托辊组安装在上下输送带之间，按照图1所示所示皮带运行方向将装置安装到皮带输送机系统中，装置两端用纵梁及胀销连接。
4. 调整装置位置及方向，保证线管同心，注意，装置安装好以后，将防突门卡板恢复原状态。
5. 按照图3将拉绳开关线在断电保护器中穿过，按照图中要求，调整拉绳开关线的松紧度。
6. 按照图2将防逆风窗与调节风窗安装到风门墙上预留的孔洞中，防逆风窗安装在突出方向，调节风窗安装在来风方向，保证预警风窗在无风情况下扇叶垂直向下，装置两侧通风畅通，有风时，扇叶摆动方向与井下通风方向一致。
7. 将调节风窗、断电保护器通过管路、手动控制箱与装置控制箱连接，按照图4将外界气源与装置上的进气口（10#接头座）相连。
8. 如图6所示，将控制箱上手板阀扳到“关门”位置，（或触动预警风窗扇叶，使扇叶关闭，瓦斯突出时，预警风窗的状态），此时断电保护器拉伸出，用钢丝绳将拉绳开关与断电保护器相连，并保证此状态下拉绳开关处与使皮带机断电状态，安装完成后将手板阀扳至“开门”状态。
9. 试运行皮带输送机，并测试防突门能否正常工作。试运行状态正常，再将装置与风门墙体之间的缝隙用密封材料密封。便可进行生产使用。
五、调试
安装完毕后，试运行皮带输送机。将控制箱上手板阀扳到“关门”位置（或用手触动预警风窗的扇叶，使扇叶关闭），此时，断电保护器拉杆迅速伸出，拉杆通过钢丝绳拉动拉绳开关使皮带机断电，防突门慢慢放下，堵住皮带机截面。
将控制箱上手板阀扳到“开门”位置（或触动扇叶，使扇叶打开，摆动方向与井下通风方向一致），此时，防突门迅速收起，皮带机截面打开，断电保护器拉杆慢慢收回，拉绳开关复位，皮带机通电。
六、产品特点
1. 运载区采取刚柔结合，多层密封；皮带区域采用滚动接触密封，密封效果好，全方位防护，漏风率极低，无论皮带运转与否，隔断面积达95%以上，有效减少煤尘的产生，提高通防供风安全性。
2. 托辊槽形角自动调节，可避免空载情况下，输送带与托辊之间产生间隙而漏风密封部件易于更换。
3. 装置可拆分，可不用拆输送带安装，方便运输与安装。
4. 配有预警风窗和调节风窗，在满足风量调节的同时，还有防突预警的功能。
5. 配有防突门，当防突预警器感应到瓦斯突出征兆时，可以使皮带机自动断电，同时激发防突门动作，自动隔断过墙通道。当风流恢复正常时，保护装置自动打开，皮带机解锁，人工复位后，皮带机方可正常运转。
6. 配备储气罐，在压风停风时（气压0.9MPa状态下），8小时内仍能保证装置正常运行。
