手拉式风门全气控装置|拉线式风门气动控制系统采用软连接时需要在硬连接的基础上增添风门气动闭锁装置或煤矿风门机械互锁装置，气缸托架、钢丝绳导向轮、动滑轮、气缸后座固定架等。开门时靠气缸回缩通过钢丝绳把门扇拉开；然后借助配重装置的重力把门扇自动关闭。

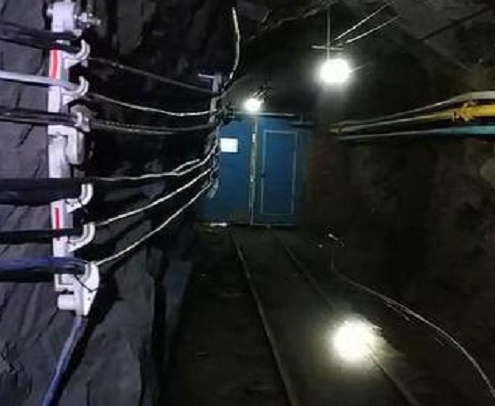

手拉式风门气动控制装置一般有两个主气控箱，箱体内有气控换向阀、梭阀、油水分离器、闭锁机构等，手拉式气控开关装置安装在四个小气控箱内；钢丝绳通过箱体下方的圆孔垂下来。两个主气控箱一般分别固定在每道风门附近的巷道壁上便于连接气缸。手拉式风门气动自动控制装置与拉线式风门全气控开关系统四个配有拉线气动开关的小气控箱可以根据井下现场环境条件和行人的实际操作需求，可以固定在巷道顶部，也可以固定在巷道壁上。为了增强开关箱是使用寿命一般为气控箱上加装铁架专门用来固定。
