气动闭锁装置的组成结构

作者：矿用风门来源：互联网

气动闭锁装置适用于矿用风门,手动无压风门,平衡无压风门上防止两道风门同时开启导致风流短路。

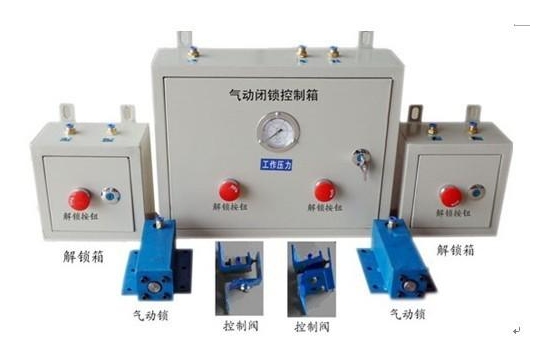

气动闭锁装置,包括安装在门A上的解锁阀A,联动件A和磁控阀A,以及安装在门B上的解锁阀B,联动件B和磁控阀B,磁控阀A和磁控阀B通过三通管同时连接控制气源,气路经磁控阀A后还经解锁阀B连接联动装置B,气路经磁控阀B后还经解锁阀A连接联动装置A,联动装置A和联动装置B分别设有气缸,气缸前端设有控制所在门的开闭的插销,门A上还安装有用于感应门的开闭的磁感应件A,门B上还安装有用于感应门的开闭的磁感应件B.本实用新型的有益效果是,不需要电,无安全隐患,高,低瓦斯矿均可使用.闭锁效果好,性能可靠,使用寿命长,有效防止两道风门同时开启时风流短路.
