煤矿风门闭锁装置，用于实现煤矿井下风门的有效闭锁功能，提高煤矿井下通风系统的稳定性。
煤矿井下的通风系统是关系到煤矿安全生产的关键，通风系统的调整和控制需要通过风门的合理设置来实现和保证；而风门至少双道的设置方式，就需要进行风门闭锁控制，即一侧风门打开时，另一侧风门不能打开，实行闭锁；相关的设计有电子式、液压式、绳索式等，虽然可以实现风门的闭锁功能，但多存在造价较高、维护困难或容易损坏等缺点，从而影响到闭锁功能的实现。

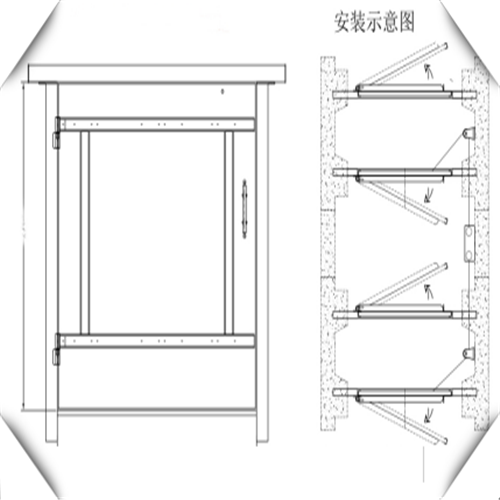

煤矿风门闭锁装置，利用简单的设计和安装实现煤矿井下风门闭锁功能，容易安装，便于维护，造价较低。本实用新型的目的是以如下方式实现的该煤矿风门闭锁装置，包括钢丝绳、闭锁器、配重、连接件、滑轮，在一侧风门的闭锁器上连接钢丝绳，钢丝绳的一端绕过设置在该侧风门门边框处的滑轮后尾端连接配重，钢丝绳的另一端通过连接件与另一侧风门连接；在另一侧风门上设置如上相同结构的连接装置。当一侧风门打开过程中，带动固定于风门上的钢丝绳，并牵引至另一侧风门上的闭锁器，闭锁器动作实现风门闭锁，同时配重上升，为闭锁器恢复原位置做好准备；当风门关闭后，闭锁器在配重的牵引下恢复原位置，风门闭锁功能进入准备状态；另一套风门闭锁器同理实现风门闭锁功能。
本实用新型结构简单，闭锁效果好，造价较低，并且便于维护和检查，保证风门闭锁功能的安全实现，为煤矿井下通风系统的稳定提供保障，并且有利于减少煤矿成本的投入。
煤矿风门闭锁装置，用于实现煤矿井下风门的有效闭锁功能，它包括钢丝绳、闭锁器、配重、连接件、滑轮，在一侧风门的闭锁器上连接钢丝绳，钢丝绳的一端绕过设置在该侧风门门边框处的滑轮后尾端连接配重，钢丝绳的另一端通过连接件与另一侧风门连接；在另一侧风门上设置如上相同结构的连接装置。本实用新型结构简单，闭锁效果好，造价较低，并且便于维护和检查，保证风门闭锁功能的安全实现，为煤矿井下通风系统的稳定提供保障，并且有利于减少煤矿成本的投入。
