1  用途 KXJ127矿用隔爆兼本安型显示控制箱（以下简称显示控制箱）主要安装于煤矿井下机电硐室、排水泵房、皮带机头、临时排水点等地点，连接在矿上以太网内，用于地面与井下进行图像传输、语音对讲。其逻辑动作可以通过软件编程来实现，是复杂的逻辑控制变得简单、易行。控制箱内部的输入输出设置有隔离电路，可靠的电气保护和安全保护，从而确保控制器的可靠运行和电气安全。 显示控制箱连接在能够上网的场合（不能上网的场合组成内网），能够与远程指挥端形成虚拟内网，方便对设备进行远程诊断、程序下载等工作。 显示控制箱执行标准GB3836-2010、Q/ZMD026－2011。

2  环境条件
——温度:  0℃～40℃； ——平均相对湿度: ≤95%RH（＋25℃）； ——大气压力: 80kPa～106kPa； ——机械环境: 无显著振动和冲击的场合； ——适用于有瓦斯和煤尘爆炸的危险环境中； ——周围介质无腐蚀性气体。 3  主要技术参数  工作电压：AC127V/AC660V。  工作电流：≤1A。  本质安全型开关量输入信号：高低电平信号，低电平≤5V，高电平≥ 13V。  本质安全型模拟量输入信号：输入的电流信号4mA～20mA。  开关量输出：继电器无源节点输出。  网络通讯：传输速率：10/100 Mbps自适应； 信号工作电压峰峰值：1.0V～5.0V； 传输距离：≤100m；（使用CAT5、CAT6类网络双绞线）。  语音通讯：话音强度≥85 dB； 4 失真度≤15%。  本安参数：U0：DC18.5V， I0：1000mA ；b）C0：2.1μF，  L0：0.1mH  。 备注：输出本质安全型电源为江苏新力科技实业有限公司生产的DHK-（B）输出本质安全型电源（防爆编号：32008430）参数。


4  产品分类
4.1  型式     矿用隔爆兼本质安全型“Exd[ib] I Mb”。
4.2  产品型号

 KX    J     127

5  产品结构及原理

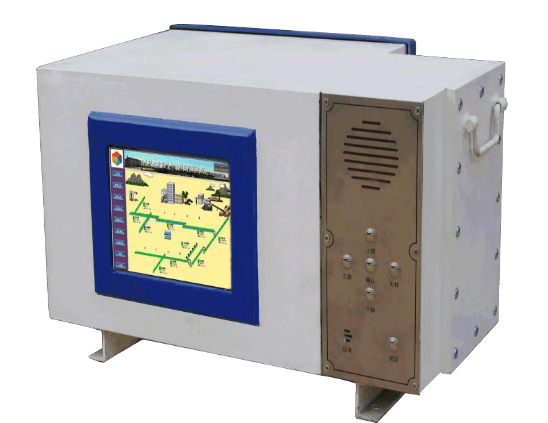

产品结构及外形尺寸 显示控制箱由本安电源、触摸屏、网络设备、外壳四大部分组成，其外部结构如图1所示。  图1外部结构及尺寸图 5.2  电气原理 矿用通讯系统及设备 工作电压：127V 通信及控制综合

定做防爆配电箱防爆配电柜，防爆控制箱，防爆接线箱



主要功能  具有与其它显示控制箱进行语音对讲。  具有与其它交换机连接，将语音数据、视频数据等通过网络传输。  具有采集模拟量信号和开关量信号功能。  具有继电器输出控制功能。  具有通讯功能。具有网络通讯与RS485两种通讯方式。  通过显示屏可以显示运行状态及参数。  具有将摄像仪监控的图像在显示屏上显示。

 电气原理 显示控制箱内放置网络语音模块，语音模块通过网络实现与地面的语音模块的数据通讯；放置视频服务器，监控视频信号通过视频服务器实现地面的图像监控；放置VPN路由器，实现传输通道的物理连接。 显示控制箱内置西门子PLC，用于完成用户的输入输出要求，完成用户要求的各种输入输出逻辑动作。 显示控制箱内置鼠标板，可有效的解决了触摸屏在井下无法使用鼠标操作的难题，将触摸屏在井下的操作与在地面操作一样简单、方便。


 6  安装、调试、操作及使用注意事项 显示控制箱在安装前，应仔细检查外壳及电器元件是否在运输中遭到碰撞损坏，紧固螺显示控制箱 语音模块 视频服务器 VPN路由器 触摸屏 PLC 隔爆型光纤摄像仪 麦克 扬声器 网络交换机
