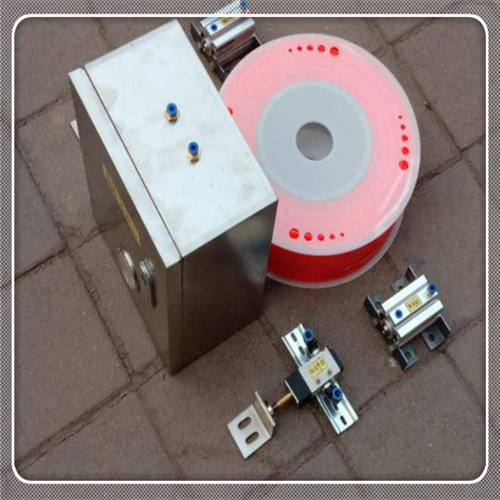

ZQM-AH型全气动开关门装置为全气动控制，无电器接入，特别对于矿井等工况环境，主控制箱和开关箱利用使用现场的压风系统气源供气，通过切换箱内气控阀的气路走向的作用，实现单/双道风门的打开、关闭、延时、互锁、解锁等功能，提高了矿井自动化水平，方便了使用，同时无电工作也允许在含有瓦斯及煤尘爆炸危险的场所中使用，可保证矿井现场使用的安全性，避免因用电而带来的火灾、爆炸等安全隐患。

全气动开关门装置的工作原理：通过进气管输入气源，气源通过气动三联件得到干净气源提供动力，通过操作开关箱AⅠ或开关箱AⅡ上的开、关按钮，使风门控制器A内的气控二位五通阀AⅠ换向，从而使气缸活塞杆伸出与返回，实现风门的开、关等动作，通过气控二位五通阀AⅡ接收来自风门控制器B的开门气动控制信号，限制本路风门的开门操作，从而两道风门只能同时打开一道风门，实现两道风门之间的互锁。按“开”按钮打开风门，按“关”按钮关闭风门，如不按“关”按钮，风门在延时阀的控制下自动关闭（延时时间0～2.5分钟可调）。如果延时自动关门正在执行动作时，需要开门，可按下“开”按钮打开风门，自动关门则开始重新计时。紧急情况下，操作开关箱AⅠ或开关箱AⅡ上的任一解锁按钮，则切断风门控制器A、开关箱AⅠ、开关箱AⅡ的控制气源，使风门A处于无气压状态，此时风门A解锁，风门A不受本装置控制，如恢复本装置功能需拉回解锁按钮即可,两路风门控制方式相同。
