矿用风门闭锁装置的常用方式
矿井现有风门闭锁装置方式常用有两种:一种采用钢丝绳闭锁风门;另一种采用液压作为动力进行开关风门,用PLC控制。闭锁原理如下:

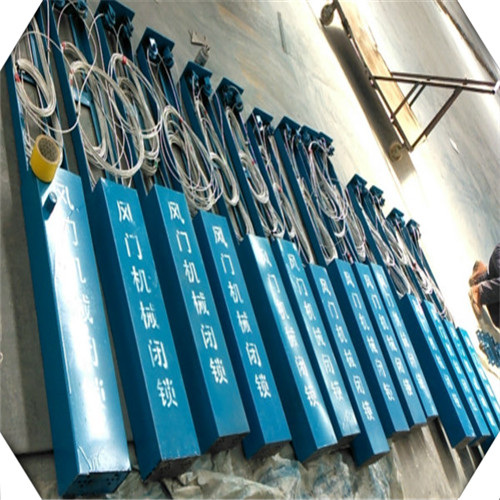

(1)钢丝绳闭锁风门:在井下正向两到风门之间用钢丝绳连接,钢丝绳的长度,以打开其中的一道风门全开为准,从而实行风门之间的闭锁。

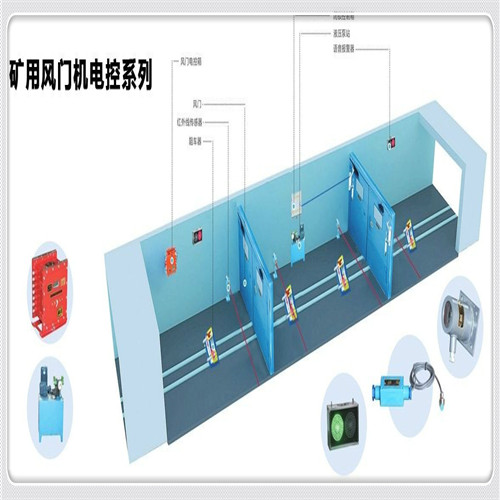

(2)液压作为动力进行开关风门:系统的组成由液压站,油缸,阀组,PLC 控制器、传感器等组成,各部件的作用:液压站开关风门的动力源,油缸作用打开风门的原件,阀组控制油缸的动作,完成风门的开关,PLC 控制器对传感器的信号进行处理,控制阀组实现风门的开关和闭锁,传感器对人员进行感知,向PLC发出信号。当风门外一侧传感器接收到信号时,PLC 将闭锁另一侧的传感器信号,同时打开这一侧风门,当人员全部进入两风门内时另一侧的风门传感器接收到信号,关闭风门,完成后打开另一侧风门,人员完成通行,用于PLC的程序控制设置,实现风门的闭锁和自动化控制。
