煤矿井下风门互锁器,矿用风门闭锁器
作者： 矿用风门来源： 互联网
目前，我国煤矿井下通风系统的风门大多数为单开或双开结构。为了解决在正、反向风两种情况下的隔风换向问题，大都制成正、反两道门的结构。这种结构存在的主要问题是：两个门之间不能实现自动自锁，容易造成两道风门同时开启，产生漏风现象，破坏系统正常通风。
煤矿井下风门互锁器克服上述现有技术存在的缺陷，提供一种在工作过程中能防止通风系统漏风，保障通风系统正常工作的装置。

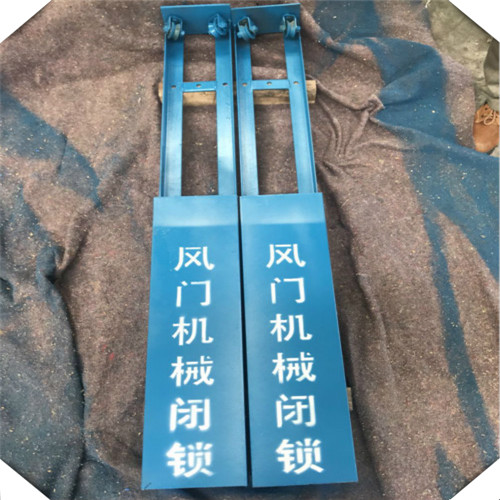

煤矿井下风门互锁器是这样实现的：它由钢丝绳、滑轮、滑动体、套筒、前固定板、后固定板、转动块、销轴组成；前固定板和后固定板将两个套筒固接为一体，销轴穿过转动块上的销轴孔固定在前、后固定板上；滑动体分别装入套筒中，钢丝绳经过滑轮与滑动体顶部相连；工作状态下，转动体外轮廓的一条边位于套筒上沿上方，与套筒轴向垂直，并且伸向套筒圆心方向，挡住滑动体顶部的一部分；转动体外轮廓的另一条边与滑动体表面平行相贴。
转动块的外角为四分之一段圆弧面，圆弧面与销轴同圆心。
矿用风门闭锁器说明书
继而也就不能打开与该滑动体（1）相连的风门。当关闭风门后，滑动体（1）靠自重回落到原来位置，此时，两个风门处在均有机会打开的状态。但是，一旦任一风门先被打开，则另一风门就无法再打开，只有待先打开的风门关闭后，才可打开。即，在任一时刻只能有一个风门被打开，不会出现两个风门同时打开的情况。因此，实现了风门自动互锁的功能。
矿用风门闭锁器采用了转动块与两滑动体联动配合的结构，任何时候两个滑动体都不能同时滑出套筒，从而达到自动自锁的技术效果。
