风门控制装置

矿用气动风门控制装置

名称:矿用气动风门控制装置

分类:风门控制装置

咨询热线:18564280928

联系我们

详细说明:
  ZMK127气动风门自动控制系统是本公司根据煤矿井下实际工作环境设计的利用压缩气体为风门开启、关闭动力的自动风门控制系统。本产品适用于单扇或双扇、行人、行车或人车共用风门等设施处全自动控制,可控制两道或三道风门。设备安装后,风门能满足反风要求,在矿井停电情况下可靠人力开闭风门,安装方便,动作灵活、安全可靠。

ZMK127矿用风门气动控制装置是矿用自动风门系列里有一类用煤矿巷道高压气体作为动力的产品叫矿用气动风门从字面意思就知道它区别于自动液压风门和纯电动做动力的电动推杆自动风门。要了解气动控制自动风门就离不开风门纯气控装置的结构及使用特点等知识。

     煤矿气控风门是由无压风门或正反风门门体加矿用气动风门控制装置两大部分组成的,我们都知道平衡无压风门是借用了巷道里的压风作用在一道风门的两个门扇上相互抵消而使用小力气就能打开关闭门扇,这叫借力隔山打牛,在此不再细谈,以下仅针对风门纯气控装置的使用范围、使用特点、维修等方面浅谈一下认识。

             矿用风门气动控制装置

       风门纯气动开关系统采用压缩空气为动力源,手动操作气控按钮实现风门的启闭,该装置由气动元件组成,无需电源接入,不存在失爆隐患,维护/维修简单、方便,成本大大减少,安全性能大大提高;矿用气动风门是通过系统内逻辑气路设定,两道风门具有相互闭锁的功能,即:同一时间内只能开启一道,可防止通风短路,气动无压平衡风门启闭为速度可调型,可根据现场实际情况对风门开关速度进行调整;矿用气动控制风门启闭采用按钮开关操作,机车司机按动按钮即可自动开启或关闭,操作简单,大大提高了运输效率,可避免人力推拉启闭风门时,挤人、机车撞坏风门和挤车等事故的发生,确保运输安全。



ZMK127矿用风门气动控制装置的基本参数

 1、系统压力:0.5MPa——0.8MPa;主管路规格:Φ12mm,副管路规格:Φ8mm; 2、气缸行程:0——850mm, 3、最小牵引力:220kg

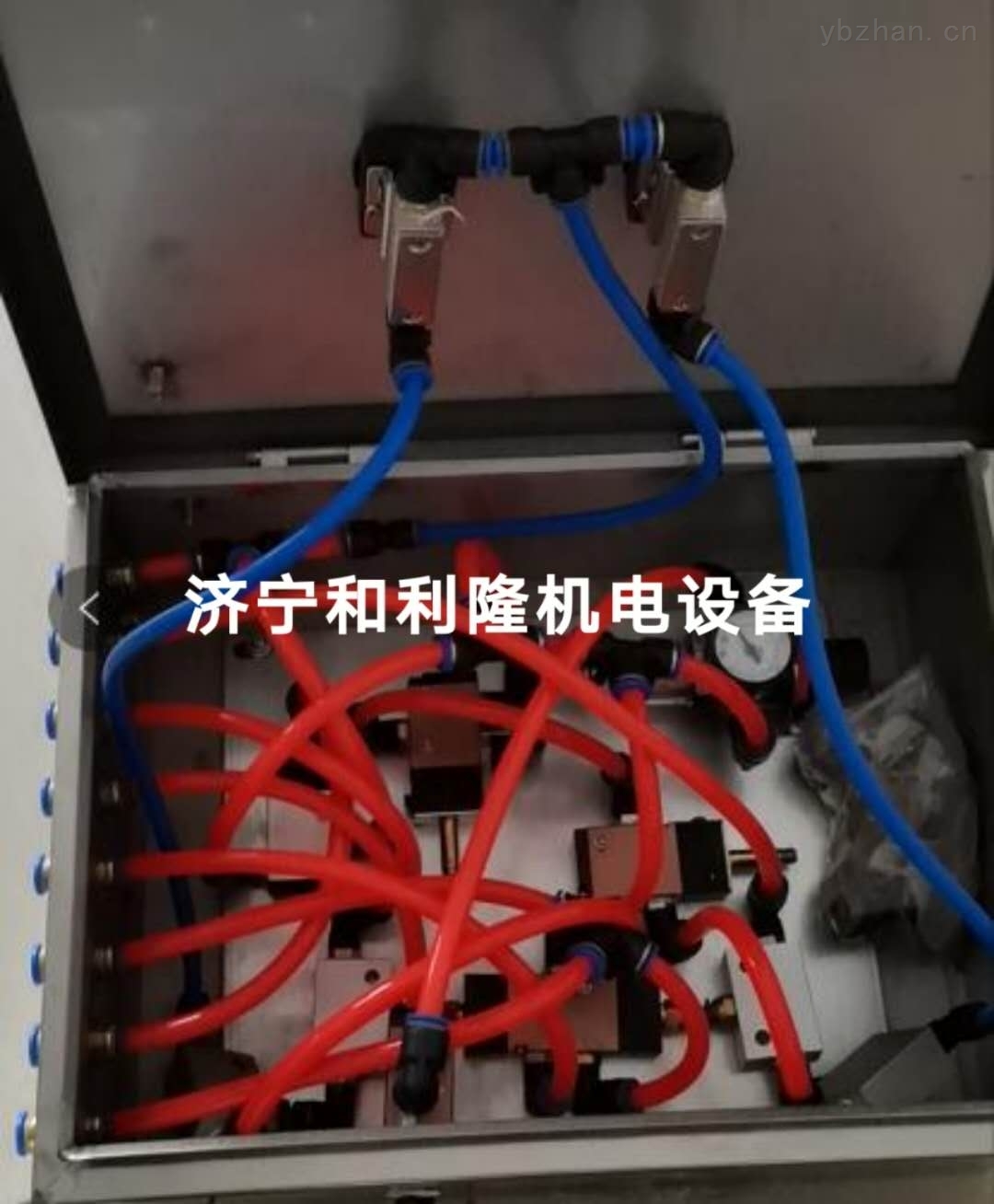

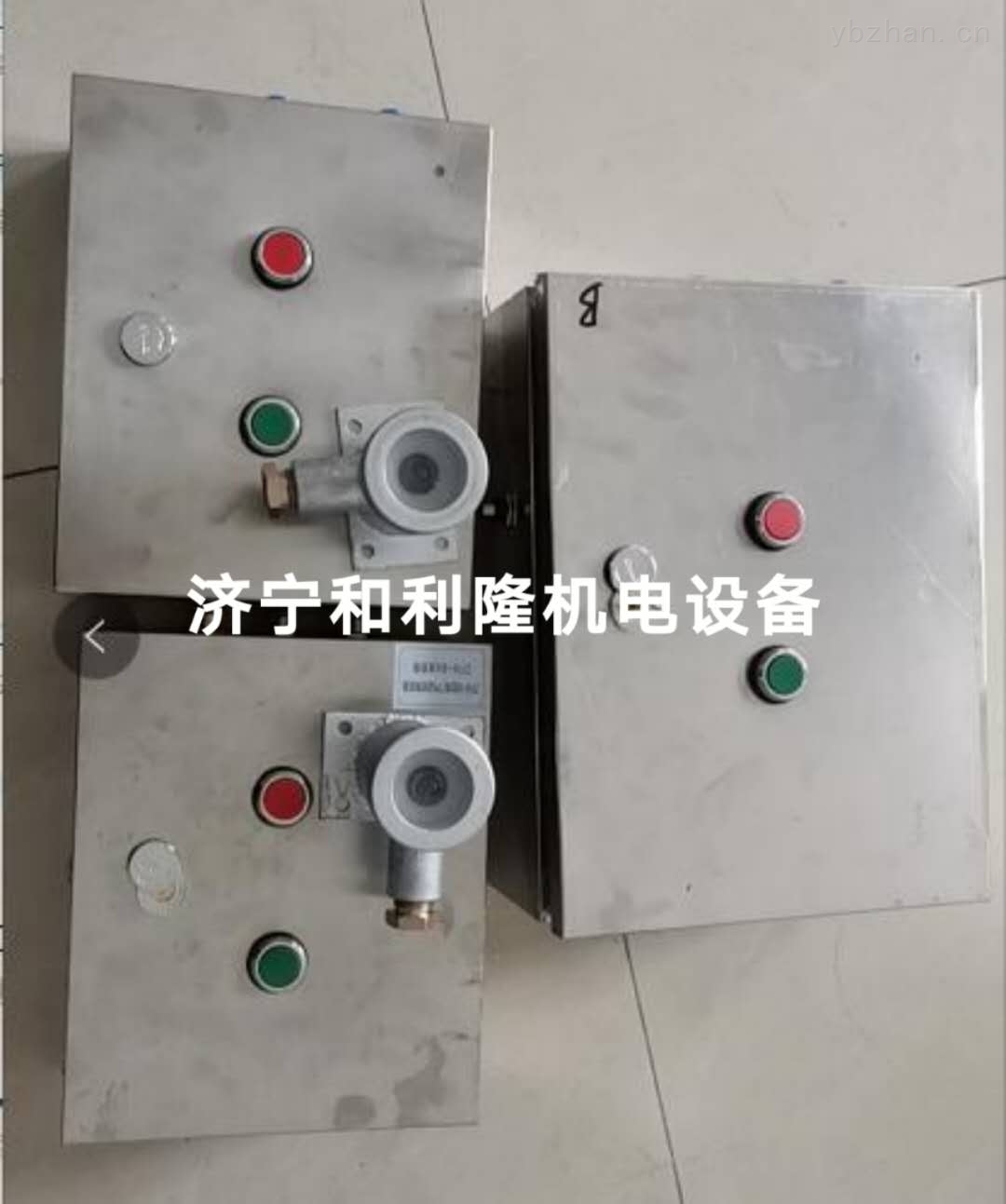

           ZQMK矿用气动风门控制装置有两个体积比较大气控箱和两个体积比较小的气控箱,共4个气控箱。每道风门两侧各放置一个大气控箱和一个小气控箱,一般把大气控箱和气缸放置在该道风门的同 一侧,把小气控箱放置该道风门的另一侧; 在本气控装置的两个小气控箱里其中有一个气控箱里有油水分离器和泄压阀,为了安装方便及节省气管,往往把里面有油水分离器的小气控箱安装在距离气源最近的风门一侧。在确定好各气控箱的位置后,用相应的膨胀螺丝固定在离地面大约1-1.2米的巷道壁上。大小气控箱的安装位置从气源方向开始按照A、B、C、D的顺序排列,以便于紧急情况下拉开泄压阀泄压后能手动开闭风门(字母在气控箱门的反面)。

        纯气动控制系统是矿用气动风门的核心部分,我们要仔细学习研究其内在的特点为我所用,为矿井的安全生产所用。


矿用风门气动控制装置工作环境
    a、环境温度:0~40℃;

    b、相对湿度:不大于95%(25℃);

    c、大气压力:80~110kPa;

    d、在有甲烷煤尘爆炸性混合物,但无破坏绝缘的腐蚀性气体场合使用。

矿用风门气动控制装置技术参数

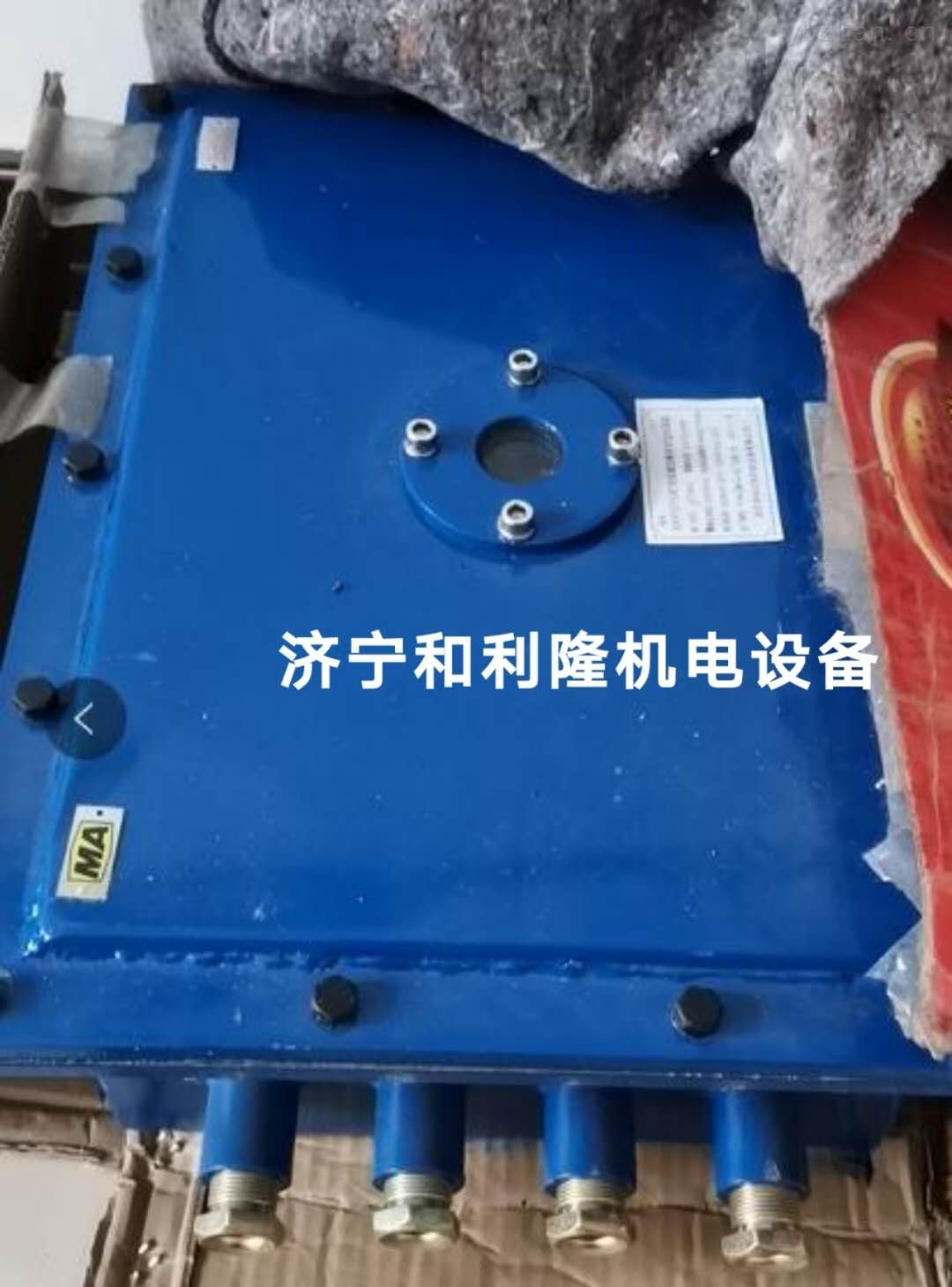

    1、控制装置工作电压:AC127V;

2、配套设备工作电压:

    电磁阀:DC24V

  语音报警器:DC12V

  红外传感器:DC24V

  风门开闭状态传感器:DC24V

    3、工作电流:<350 mA;

    4、输入气压:0.5~1Mpa;

    5、汽缸长度:1m(根据产品配置);

    6、小牵引力:80kg;

    7、传感器探测有效距离:8米。


ZMK127矿用风门气动控制装置主要结构和功能

矿用通风风门系统主要由风门门体、风门控制装置主机、开闭传感器、语音报警器、气缸、防爆按钮、红外传感器、防夹传感器等组成。风门结构示意图如图1所示。
