名称：风门机械闭锁

分类：风门控制装置

咨询热线：13345287774

详细说明：

　　风门机械闭锁装置按照煤矿安全操作规程的要求，在矿井下两道无压风门或正反风门的两道正风门之间必须具有相互闭锁的功能，怎样才能实现这个要求呢？
一、概述：
本产品为钢质结构，它主要用于煤矿井下风门间的相互闭锁。具有结构简单、开启灵活、安装方便、无需使用各种能源，适用性广、闭锁可靠等特点。

二、工作原理：
　　本风门闭锁装置以人工打开或关闭风门的门扇为动力，带动与门扇相连的活塞杆，将对面风门的活塞杆闭锁打开或关闭，不需要任何其他能源，适合于煤矿井下无电源和风源的场地使用。
三、主要结构与特点：

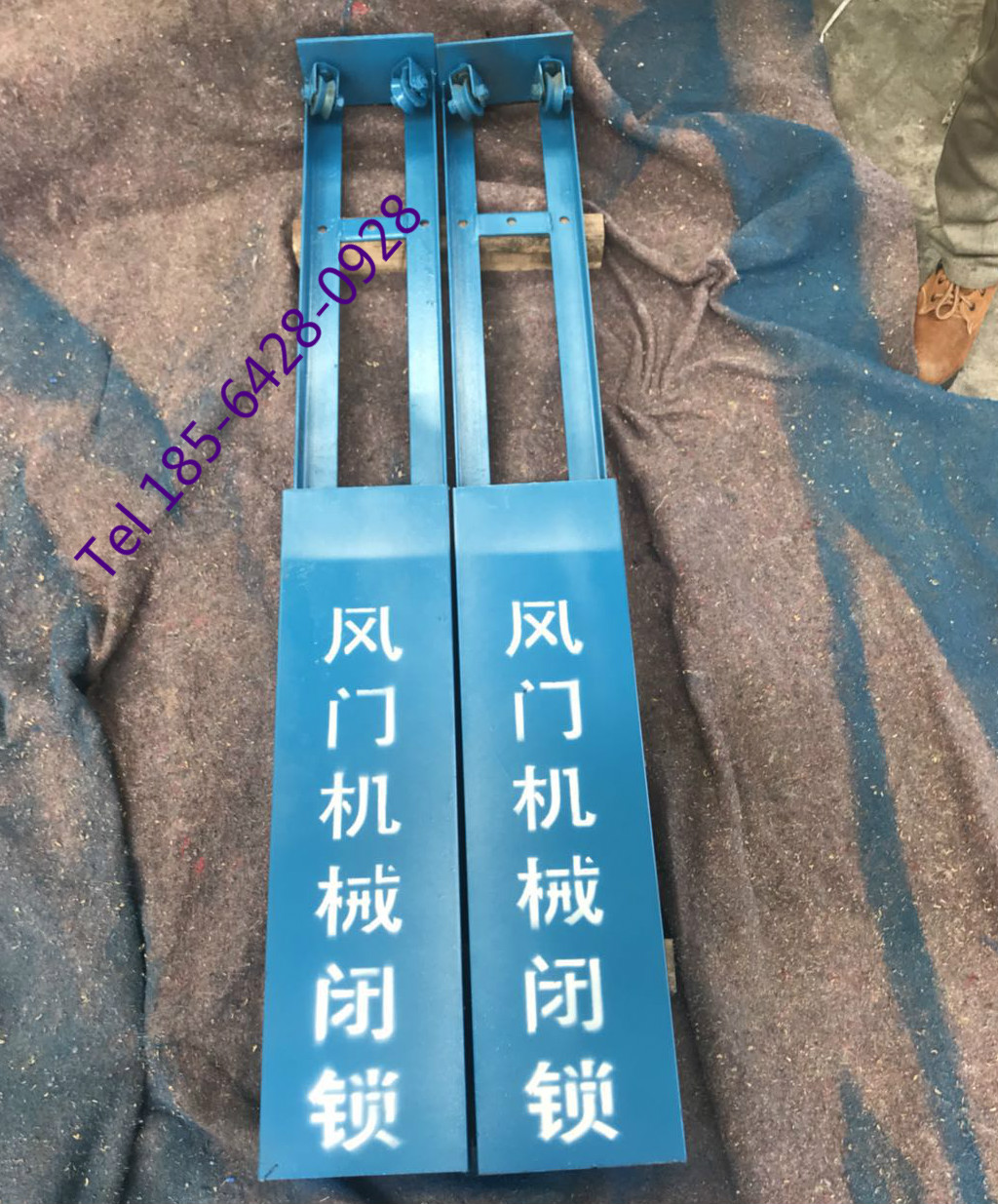

1、产品外形图：
风门机械闭锁

2、它具有安全、可靠、安装方便等特点。
3、它适用于煤矿井下各类风门使用。
四、安装方法：
1、施工准备：
a) 施工前应仔细熟悉施工图纸，依据施工技术交底和安全交底作好各方面的准备。
b) 运到现场的闭锁器，不能挤压，以免变形。堆放场地应干燥，并有防雨、排水措施。搬运时轻拿轻放，严禁扔摔。
2、主要机具：线坠、木楔、锤子、钢卷尺等。
3、工艺流程：
划线定位－闭锁器就位－闭锁器的固定－水平调整－风门联动安装

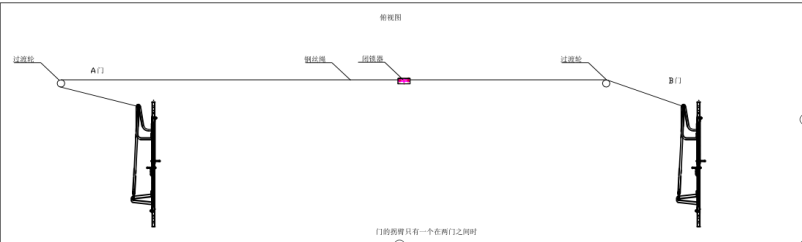

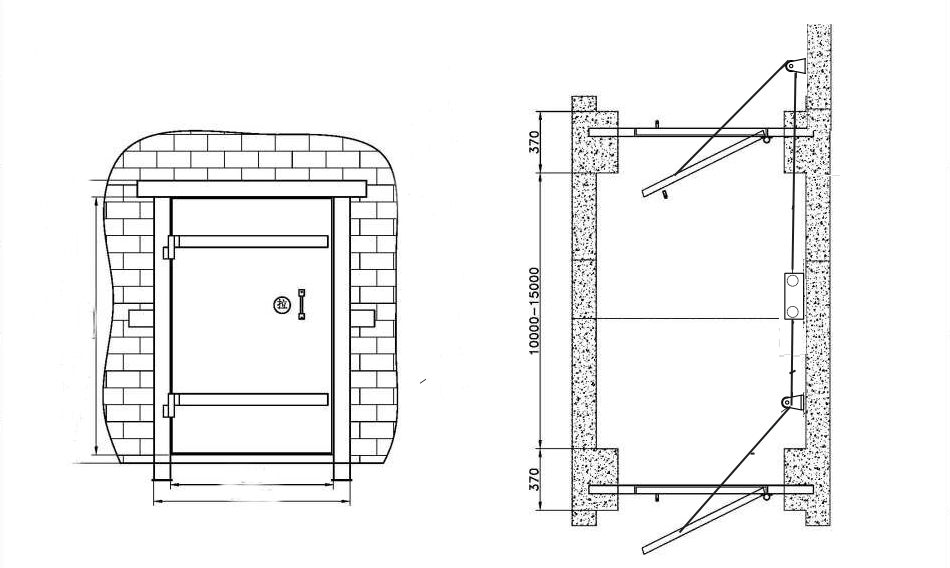

风门机械闭锁安装示意图

4、操作工艺：
a) 划线定位：按照图纸和实际巷道拱基线、中线画出闭锁器装置的安装位置、水平安装线和标高。
b) 闭锁器就位：按图纸中要求的型号、规格及风道方向等，将所需要的闭锁器搬运到安装地点。
c) 闭锁器的固定：校正其水平和正、侧面垂直；然后将闭锁器的预留孔固定巷道侧面上。
d) 水平调整：调整水平并挂牢。
e) 风门联动安装：将闭锁器与前后风门用钢丝绳连接安装，并留有预紧余量，确保两侧风门开启关闭灵活到位。
五、注意事项：
1、根据风门的操作规程，正确安装使用本装置及配套的相应设施，在明显的位置应标有标示牌。
2、本装置应固定牢靠，以免在风门开启闭合时产生晃动。
3、装置安装应保证风门的开启闭合灵活。
安装时，应使闭锁器上端两导向轮与风门弯臂拖脚的连接轴在同一水平高度上，以保证钢丝绳的运作灵活。

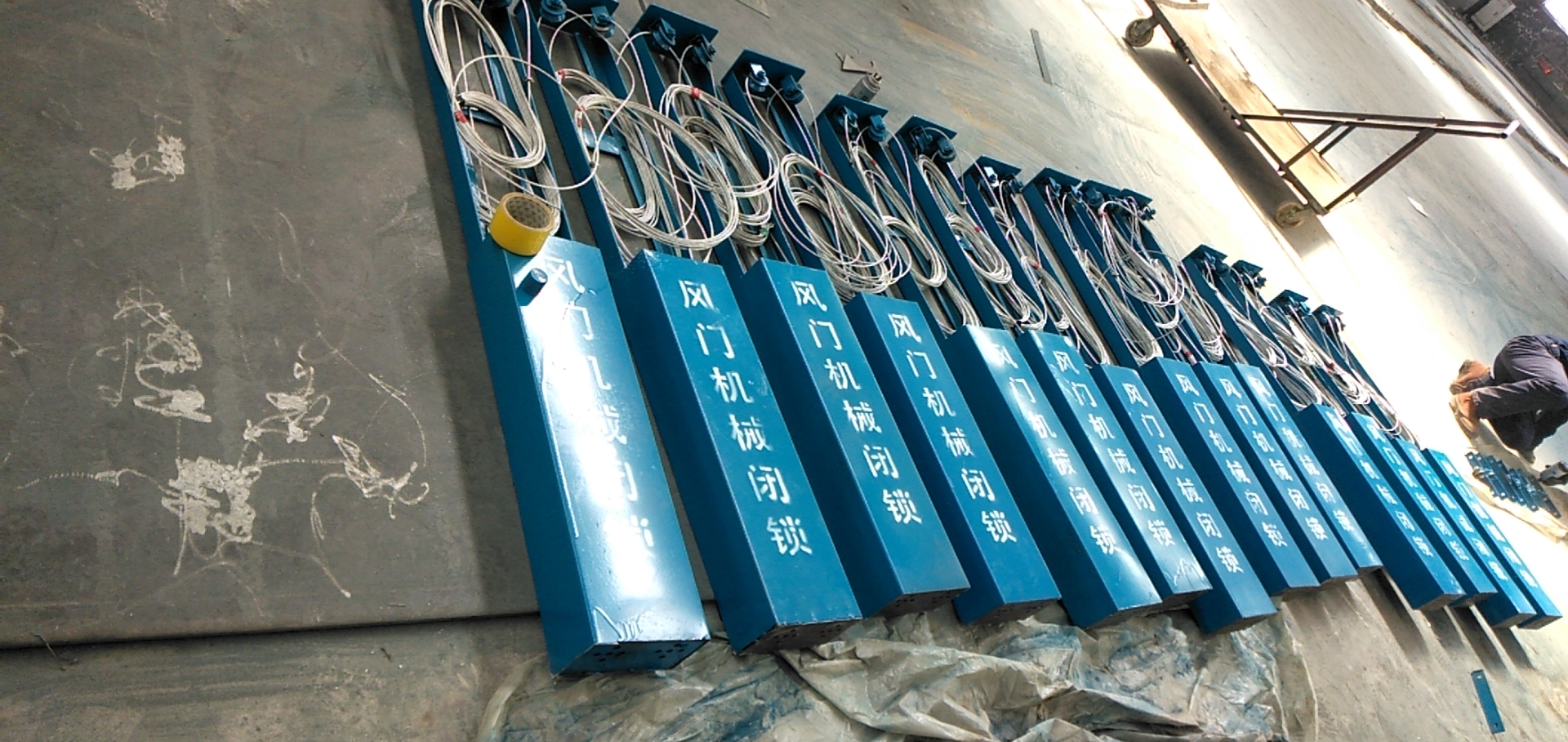

风门机械闭锁

风门机械闭锁装置产品介绍
机械式联锁工作原理：
风门的开启关闭通过钢丝绳传递给对面风门的插销装置，阻止对面风门的开启。该联锁价格低廉，根据需要还可以增加语音报警。由于风门的“开启、关闭”信息是通过钢丝绳传递，所以两风门之间的距离不能过大，一般20m左右。
风门闭锁器是矿山井下风门所需的一种新型闭锁器，它是一种纯机械式结构，不需要外部任何动力，外观小巧、美观、实用，风门闭锁器主要用于矿山井下两道风门之间的互锁，以防止巷道风流短路。

风门机械闭锁装置主要特点
1、纯机械式无须任何动力，运作可靠；
2、动作灵活，只要一道风门动作，另一道风门就已闭锁无法打开；
3、使用面广，它适用于矿山井下普通风门，带反向门的风门，正向风门，无压风门等；
4、设有紧急解锁机构，遇紧急情况可方便解锁，使两道风门可同时打开；
5、外观小巧，美观，安装方便。

风门机械闭锁装置适用条件
无严重滴水和溅水的环境；
有爆炸性气体(甲烷)和煤尘的矿井。

风门机械闭锁装置主要技术参数
1、箱体外形尺寸(长×宽×高)：648×175×280mm；
2、重量：25Kg；
