详细说明：
现阶段应用的对拉式风门由连锁绳、滑轮、吊桶组成，特点是组成结构简单，人员通过时一侧拉开风门，另一侧实现闭锁，但是连锁间存在一定的预留距离，风门在两侧同时推拉时，两侧都可以打开一定的距离，这时人员强行通过就有可能发生挤伤事故，存在安全隐患
一种风门闭锁装置，解决现有风门在开启过程中存在的安全隐患。为实现上述目的，本专利技术采用的技术方案是：一种风门闭锁装置，包括连接风门的钢丝绳，钢丝绳绕定滑轮后在末端设悬挂的吊杆，定滑轮设在巷道内，两风门所连钢丝绳上的吊杆并排设置在限位装置内并限制吊杆在上下方向运动，所述两吊杆在上部设一个控制阀，控制阀的阀芯在一侧吊杆被上拉后由该上拉吊杆推至另一吊杆上部并将该吊杆锁住。作为优选征是，所述限位装置为固定的固定环，吊杆贯穿固定环中部的限位孔，每个吊杆的固定环至少为两组，所述固定环固定于架板上，架板固定于巷道壁上。进一步的优选，所述控制阀包括可在吊杆上沿吊杆并排的水平方向滑动的阀芯，阀芯两侧面设有至少两组弹簧，一组弹簧的一端固定阀芯一侧，上述弹簧另一端固定在吊杆旁的架板上，另一组弹簧与上述弹簧在阀芯两侧对称布置。再进一步的优选，所述阀芯的侧面设有滑槽，滑槽内设滑动限位体，滑动限位体固定于架板。作为优选，所述阀芯与吊杆的接触部位顶角设圆滑的弧形面，阀芯的侧面与弧形面光滑过度的阀芯斜面，所述吊杆的内侧面顶部设吊杆斜面，吊杆斜面与吊杆顶部侧面间通过圆角相连。本专利技术的优点在于：本装置用吊杆和控制阀进行闭锁。当一侧风门

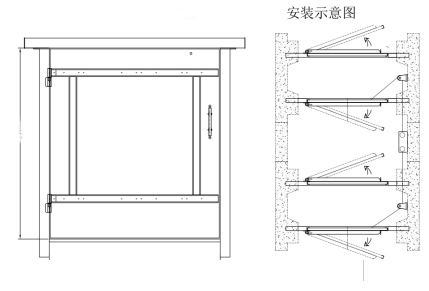

风门闭锁装置组成结构
1.一种风门闭锁装置，包括连接风门的钢丝绳(1)，钢丝绳(1)绕定滑轮(2)后在末端设悬挂的吊杆(3)，其特征是，两风门分别所连钢丝绳(1)上的吊杆(3)并排设置在限位装置内，限位装置限制吊杆(3)在上下方向运动，两所述吊杆(3)在上部设一个控制阀(4)，控制阀(4)的阀芯(8)在一侧吊杆(3)被上拉后由该上拉吊杆推至另一吊杆上部并将该吊杆锁住。
