名称：平衡风门机械闭锁装置
分类：风门控制装置
咨询热线：13345287774
联系我们
详细说明：
为解决巷道中风门闭锁失效的问题，研制出机械闭锁装置，详细介绍了机械闭锁装置的原理、优点及结构，该装置的使用不需要任何外力作用，从源头上杜绝了两道风门同时打开的情况，保证了矿井通风系统安全可靠的运行。关键词：风门；机械闭锁；通风系统；风流
井下通风系统的可靠性是保证矿井安全生产的重要保障。 因此，矿井所使用的通风设备必须满足调节和控制井下风流的功能[1-2]，由于井下一些需要满足通车、行人巷道中的风门受到通车、行人的干扰，时常出现两道风门同时打开的现象，往往导致井下风流出现短路， 严重时有可能造成瓦斯超限事故的发生。 目前，井下平衡风门常用的闭锁装置主要有为风控、电控两种，当出现风控闭锁无风，或者电控闭锁停电时，平衡风门的闭锁就失效了，容易出现两道风门同时打开的情况，导致通风系统发生紊乱[3-5]。因此，为防止两道风门同时打开的情况发生，研究平衡风门机械闭锁装置，与原风控或电控闭锁配合使用， 实现了平衡风门双闭锁运行，对实现风门的可靠闭锁具有重要意义。
机械闭锁装置原理及其优点
主要技术原理是： 当A风门被打开后，拉动安装在A风门门扇上的钢丝绳，带动传动杆A向A风门滑动， 并推动挡板A及连杆转动，使传动杆A将挡板A顶起并卡死。 此时在连杆带动下挡板B将传动杆B挡死固定， 对传动杆B闭锁，从而实现了B风门的闭锁。 A风门闭锁原理同B风门一样。 该闭锁装置具有以下优点：① 纯机械式无须任何动力，结构简单，运作可靠；② 动作灵活要一道风门动作，另一道风门就已闭锁无法打开； 求；③ 适用条件非常广泛， 对使用环境没有严格要 维护简单。 ④ 外观小巧，美观，安装方便，造价便宜

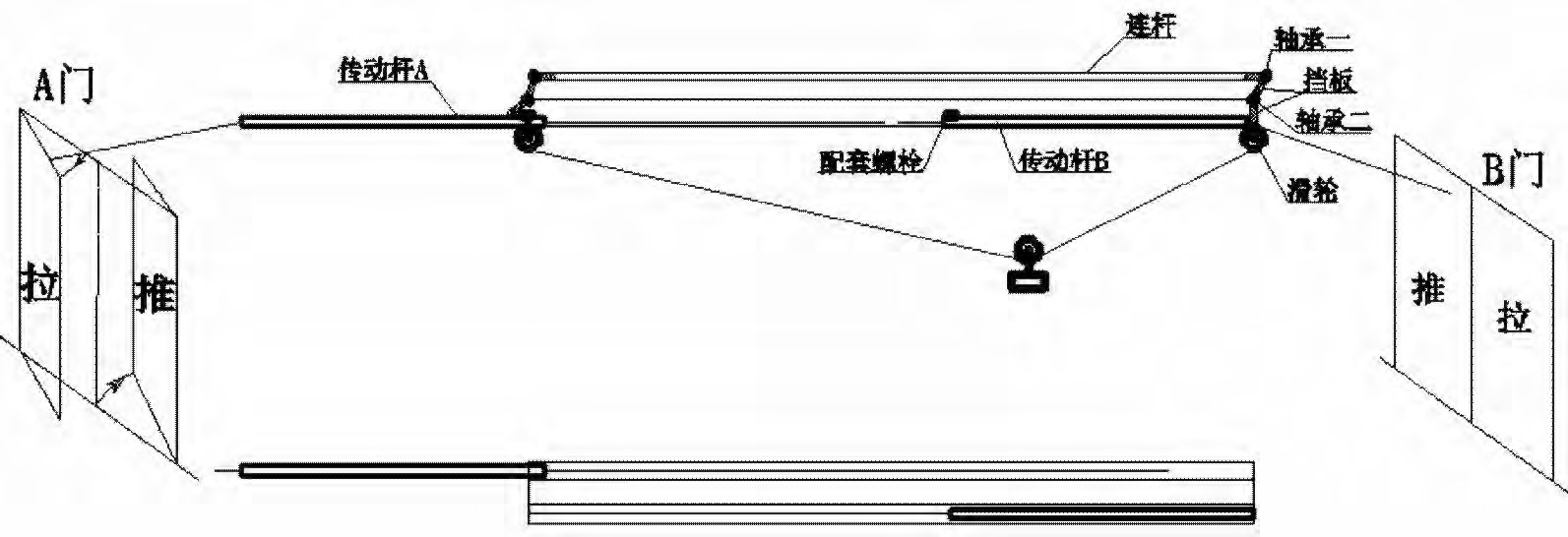

机械闭锁装置装置构成
动作前动作后图2 机械闭锁动作本装置由连杆、A、B两根传动杆、A、B两块挡板、轴承、钢丝绳、滑轮、配套螺栓、滑动轨道板组成。 本装置是一种纯机械式装置，不需要外部提供任何动力。 在外力的作用下（打开风门时）通过拉动一端与风门门扇相连的钢丝绳， 带动传动杆将挡板顶起并卡死，实现快速闭锁另一道风门，从源头上防止了两道风门同时打开的情况， 机械闭锁动作见图2。
1）平衡风门机械闭锁装置为一种纯机械式装置，不需要外部提供任何动力，实现了巷道风门的可靠闭锁，保证了通风系统的稳定运行。 且维修简单，实用性强。
2）机械闭锁装置是利用废旧物资加工而成，在保证实现废旧利用，矿井通风稳定的同时，大大降低了矿井的成产成本，提高了企业的经济效益。
3） 工作面初采期间过陷落柱时，为降低三段来压的影响，做强制放顶设计时，一方面防止出现较大的端头三角块， 建议在机头处布置中深孔提前预裂，减小来压步距的不均匀性；另一方面，改善煤矿爆破方式， 工作面顶板垮落时采用依次垮落方式，以减小来压强度，提高煤矿生产效率。
