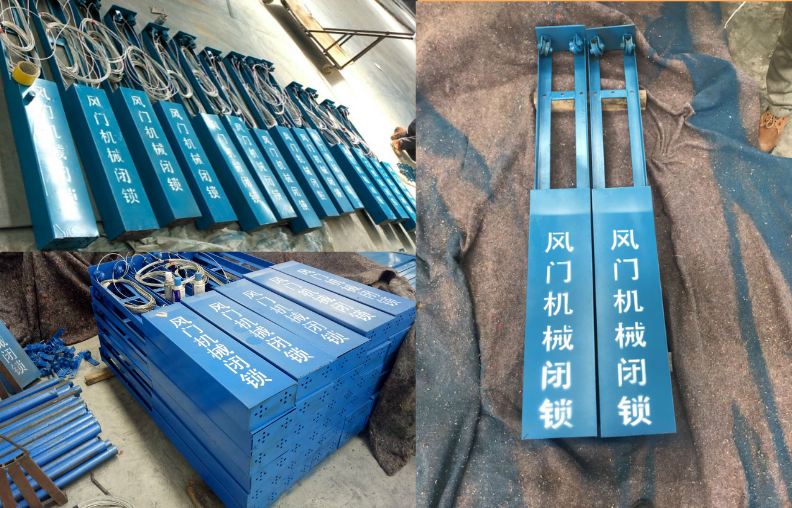

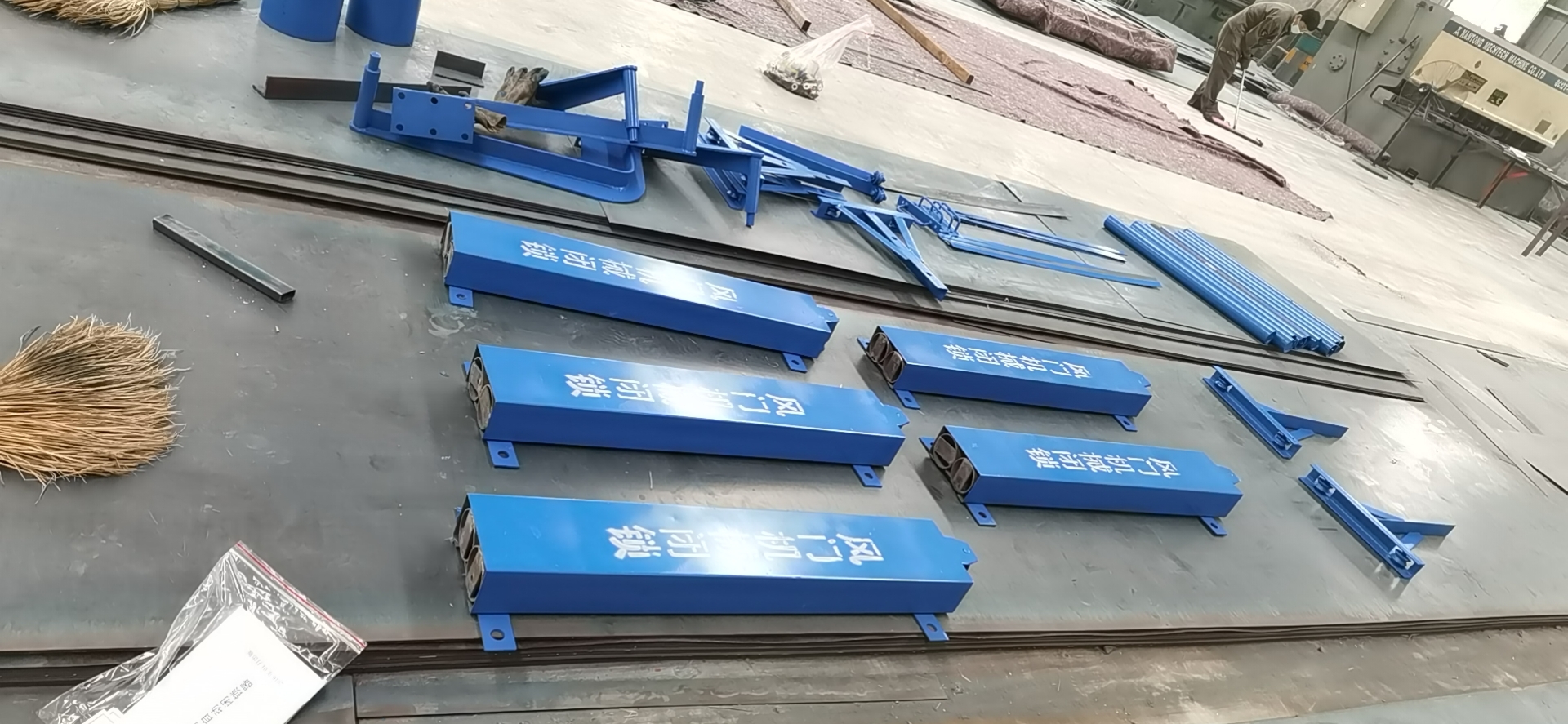

名称：风门连锁装置
分类：风门控制装置
咨询热线：13345287774
联系我们
详细说明：
在煤矿井下通风系统中，风门是隔断矿井下进、回风风流，但又要能保证人车通行的一种设施。根据通风安全质量标准，一组风门至少需要安装两道风门，而且在人车通过时不能同时开启。现有技术中主要有利用以井下风压为动力的风动门锁，以井下电源为动力的电子闭锁，轮式拉线闭锁等设备。这些设备大都需要外界的风或电等动力源，利用滑轮和拉线以人推门为动力的设备在结构上采取拉线直接与风门连接，大部分都存在部件配合不够紧密，安全性差的问题。
为了解决现有技术中存在的需要外界动力源，部件配合不够紧密，安全性差的问题而提供了一种风门连锁装置。
风门连锁装置技术参数：
一种风门连锁装置，它包括固定在巷道墙壁上的滑轮，分别绕过滑轮连在风门上的拉绳，连接在拉绳另一端的吊管，放置吊管的套管。两个套管通过连接板连接，连接板上相应高于套管口的位置开有轴孔，转轴穿过联锁件并穿入轴孔。
实际使用中，两个风门分别连接拉线，并调整拉绳的长度使两个风门关闭时联锁件开口向上。两个连接的套管埋入地面下一定深度，其中一个风门被推开时拉绳被拉动，吊管被拉起，同时拨动联锁件转向另一边并挡住另一套管口，阻碍了另一吊管的运动，此时另一风门则不能被打开。反之，当另一风门被打开时就会限制前一风门的开启。
风门连锁装置特点：结构简单，安装方便，无需外界动力源，将套管埋入地面下可以使整套设备更牢固，安全可靠。
风门连锁装置制作方式
一种风门连锁装置，在巷道顶部固定有两组，每组分别有两个定滑轮1，矿井巷道内安装有两道风门2，每个风门上分别接有拉绳3，拉线绕过两个定滑轮，拉绳另一端接有吊管4，放置吊管的套管5。两个套管通过连接板6焊接，连接板上相应高于套管口的位置开有轴孔，转轴穿过联锁件7并穿入轴孔。拉线穿过风门的门框。
联锁件7为字形，联锁件可由两根钢筋垂直焊接构成。
联锁件的顶角处穿接有转轴，转轴穿入连接板6轴孔中。
两个套管5下部埋入巷道的地面下，以起到稳定和加固的作用。
权利要求1.一种风门连锁装置，它包括固定在巷道墙壁上的滑轮(1)，分别绕过滑轮连在风门(2)上的拉绳(3)，连接在拉绳另一端的吊管(4)，放置吊管的套管(5)，其特征在于两个套管(5)通过连接板(6)连接，连接板上相应高于套管(5)上口的位置开有轴孔，转轴穿过联锁件(7)并穿入轴孔。
2.根据权利要求1所述的风门连锁装置，其特征在于联锁件(7)为字形，两个套管(5)下部埋入巷道的地面下。
专利摘要本实用新型涉及一种煤矿井下风门安全控制器材，具体是一种风门连锁装置。解决了现有技术中存在的需要外界动力源，部件配合不够紧密，安全性差的问题。它包括固定在巷道墙壁上的滑轮，分别绕过滑轮连在风门上的拉绳，连接在拉绳另一端的吊管，放置吊管的套管。两个套管通过连接板连接，连接板上相应高于套管口的位置开有轴孔，转轴穿过联锁件并穿入轴孔。本实用新型结构简单，安装方便，无需外界动力源，将套管埋入地面下可以使整套设备更牢固，安全可靠。
