名称：风门机械闭锁装置
分类：风门控制装置
咨询热线：13345287774
联系我们
详细说明：
BSQ风门机械闭锁，矿用风门闭锁器，风门机械闭锁
风门闭锁装置-风门机械闭锁，是从很多年前延续而来，因为机械化的原理，故障率低，操作更为方便。
BSQ-D风门闭锁装置的主要技术原理是：当A风门被打开后，拉动安装在A风门门扇上的钢丝绳，带动传动杆A向A风门滑动，并推动挡板A及连杆转动，使传动杆A将挡板A顶起并卡死。此时在连杆带动下挡板B将传动杆B挡死固定，对传动杆B闭锁，从而实现了B风门的闭锁。A风门闭锁原理同B风门一样。

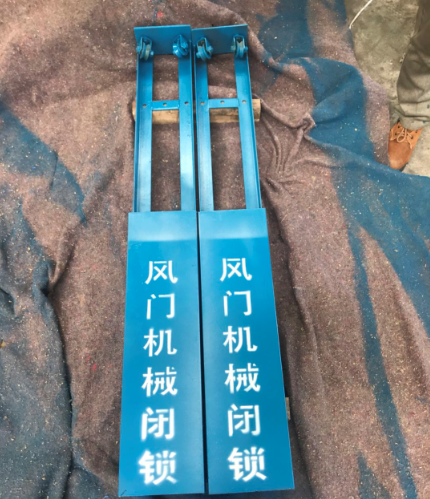

风门机械闭锁装置实拍图：
BSQ-D风门闭锁装置由连杆、A、B两根传动杆、A、B两块挡板、轴承、钢丝绳、滑轮、配套螺栓、滑动轨道板组成。本装置是一种纯机械式装置，不需要外部提供任何动力。在外力的作用下（打开风门时）通过拉动一端与风门门扇相连的钢丝绳，带动传动杆将挡板顶起并卡死，实现快速闭锁另一道风门，从源头上防止了两道风门同时打开的情况。
一、主要功能：
安装与单扇、双向无压风门等设施处，防止两道风门同时开启时风流短路。
二、性能参数：
钢丝绳行程：50~700mm；
闭锁力：大于2000N；
回绳力：50~200N；
重量：56Kg;
外形尺寸：650(长）X120（宽）X300（高）mm。
三、主要优点：
1、纯机械结构，不需要电，无安全隐患；高、低瓦斯煤矿均可使用。
2、弹簧复位，复位拉力大，性能可靠.无耐疲劳部件，使用寿命长；
3、结构简单，出现故障后自己随时可以解决。
4、适用性强，能配套各种规格的无压风门，无需再设置其他任何部件。
四、工作原理：
当A门开启时带动钢丝绳移动，钢丝绳带动内部与A门相对应的缠绕盘旋转，并锁死B门。当A门逐渐关闭的同时，在复位弹簧的作用下，与A门相对应的缠绕盘也复位至原始状态。同理，当B门开启时带动钢丝绳移动，钢丝绳带动内部与B门相对应的缠绕盘旋转并锁死A门。当B门逐渐关闭的同时，在复位弹簧的作用下，与B门相对应的缠绕盘也复位至原始状态。

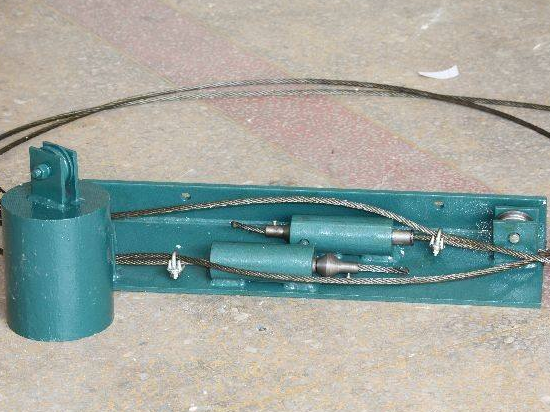

风门机械闭锁装置实拍图：
五、安装与使用要求：
1、安装示意图见图1
2、本产品出厂时已调试好，安装时无需再调试，因而无特殊情况无需打开。
3、将本设备根据现场情况，用膨胀螺栓固定于巷道内合理的位置。并用钢丝绳分别与两道风门连接起来，注意：保持钢丝绳的合理的张紧度，设备即可正常使用。为了防止钢丝绳下垂而影响性能，建议每2~3米间隔设置一件膨胀钩。
4、每个月要检查或检修一次，检查钢丝绳是否有断开迹象，保证各旋转部件灵活，无卡阻，碰撞等影响设备性能的问题。
五、常见故障分析及排除：
1、钢丝绳磨损或断裂：
更换新钢丝绳。
2、一道风门开启时另一道风门不能闭锁：
检查缠绕盘是否完全复位，同时调整钢丝绳的张紧度；给闭锁轴加注润滑脂，使其灵活转动。检查缠绕盘上是否磨损？必要时更换缠绕盘。
3、回绳力度不够：
检查复位弹簧是不是疲劳过损？必要时更换复位弹簧。
