风门控制装置

QKFMXX-Z气控风门装置

名称:QKFMXX-Z气控风门装置

分类:风门控制装置

咨询热线:13345287774

联系我们

详细说明:
  QZMK气动风门自动控制装置是利用煤矿井下压缩空气为动力源,由一个主控箱装置和两个气缸驱动装置构成,同时控制两道风门,且能够相互闭锁,该产品解决了行人、行车运输不便的问题,且具有在风门关闭时防挤伤人的功能。同时本产品的控制系统还可以在煤矿原有的各种铁质和木质风门上改造加装,不需改变风门结构。

QKFMXX-Z气控风门装置-适用范围
     济宁和利隆机电设备有限公司的气动风门自动控制装置使用面很广,它适用于矿山井下普通风门(木门、铁门、不锈钢、高分子风门),带反向门的风门,正向风门,无压风门,减压复式风门等。
 QKFMXX-Z气控风门装置

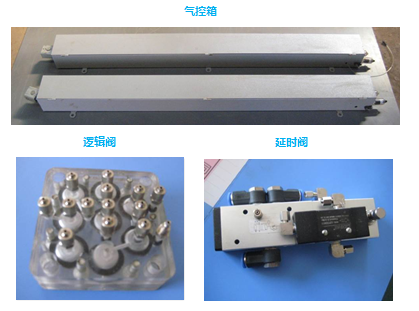

l  QKFMXX-Z气控风门装置-结构组成
产品性能:
l  QKFMXX-Z气控风门装置- 技术优势
      与传统风门相比,在产品安全性、使用方便性等方面,实现了较大的提高,主要特点:
      1、内置逻辑换向阀以及风门保护相连接的顺序控制模块;
      2、全气控模块化控制,达到逻辑互锁启闭两道风门;
      3、开启及关闭速度可调,保证开启力小于人为抵抗力,以免造成开启过程中过大力度,防止意外事故的发生;
      4、精密元件压缩空间,方便了安装,美化整个控制系统的外观形象;
      5、如遇停气,可打开紧急排气阀,实现人工打开或关闭风门,手动/自动互不干扰;
      6、配套的气控互锁单元存在闭锁气缸以及状态显示装置。

QKFMXX-Z气控风门装置- 规格参数

型号

QKMF-300

QKMF-600

QKMF-800

使用介质

压缩空气

装置尺寸

110x130x1100mm

165x120x2330mm

装置重量

50kg/2套

80kg/2套

执行气缸

63x300

100x600

100x800

接口口径

G1/2-28

G1/2-12

G1/2-12

开阀速度

10s-120s可调

最大拉力

最大262kg

最大527kg(对风门拉力286kg)

使用压力

0.4MPa

时间

1-5min

有效行程

1.8M

互锁时间

<5s
