GFK30 矿用风门开闭状态传感器
一、 概述
1、 用途和特点
本产品是一种检测煤矿井下风门开闭状态的位置传感器。它可在煤矿检测系统中作为一种工况传感器而得到广泛应用。它以开关量的形式将风门位置信息经监控系统分站发送到地面中心站，并可在终端屏幕上显示，以便及时了解和控制矿井通风系统的通风流向情况。
2、 产品型号及含义
G F K 30
主参数：动作距离 30mm ；
开关；
用途：风门；
类型：矿用。
3、 防爆型式
防爆型式：矿用本质安全型；
防爆标志： Ex ibI 。
4、 工作环境
—— 环境温度： 0 ℃ ～ + 40 ℃ ；
—— 平均相对湿度：不大于 95% （ + 25 ℃ 时）；
—— 大气压力： 80kPa ～ 106kPa ；
—— 风速： 0 ～ 8m/s
—— 煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合。
5、 警告：严禁带电开盖！严禁非专业人员打开维修！
6、 产品执行标准
本产品执行 MT/T 844-1999 、 Q/320307KAC20-2010 。
二、 结构特征及工作原理
1. 结构特征

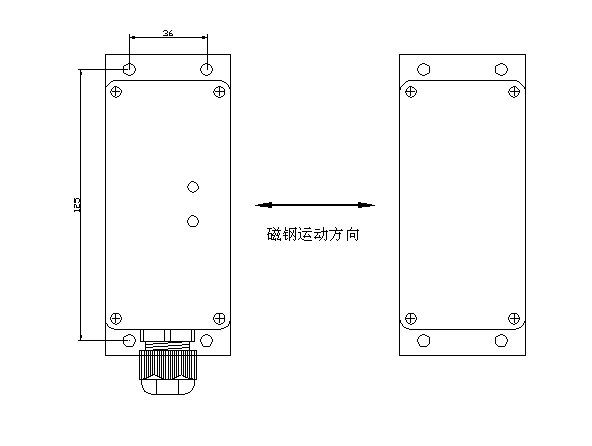

GFK30 风门状态传感器主要由传感器组件和磁体组件两部分组成。 图示如下：
2. 工作原理
GFK30 风门状态传感器是一种磁性驱动的接近开关，磁体组件固定在风门上，传感器组件固定在毗邻的门框上。当风门开关时传感器输出相应的信号。
三、 技术特性
1. 供电电源
a) 工作电压 : DC 5V ～ 24V ；
b) 工作电流 : ≤ 50mA 。
2. 主要技术指标
a) 开闭状态显示：光显示。风门开：绿灯亮；风门关：红灯亮。
b) 输出信号：无源接点；接点容量： DC24V,0.1 A （ 属符合 GB3836.4 规定的简单设备，用于经防爆检验合格的本安电路中） 。
c) 动作距离：不小于 30m m ；复位点距离：不大于 50mm 。
3. 功能
以开关量的形式将风门位置信息经监控系统分站发送到地面中心站，并可在终端屏幕上显示，以便及时了解和控制矿井通风系统的通风流向情况。
四、 外形尺寸及重量（见表 1 ）
表 1 外形尺寸及重量
|
序 号 |
项 目 名 称 |
基 本 参 数 |
|
1 |
外形尺寸，（ L × B × H ） mm |
154 × 57 × 38 |
|
2 |
重量 kg |
0.4 |
|
|
|
|
五、 安装使用及维护保养
1. 安装使用：当传感器安装在离风门铰链最远端的门框边上时，传感器处于最敏感位置，先安装传感器组件在门框上，再将磁体组件安装在门上，但必须使两组件的红色定位标记相对应（注意：红色定位标记两侧不能有导磁 材料，以免影响传感器灵敏度），并使间距小于 30mm ，同时打开传感器上盖，用本质安全型欧姆表检查风门传感器输出情况。应反复开闭风门数次，确保输出信号可靠。
2. 维护保养
a) 传感器在使用过程中要根据煤矿安全规程的要求定期进行检查，如果发现有问题应及时进行维修或更换，维修更换时应切断电源。。
b) 一般每半年进行一次检验即可。
c) 传感器经过长期闲置后再次使用时，一定要在地面打开调试好以后才能下井安装使用。
六、 故障分析与排除
|
故障现象 |
原因分析 |
排除方法 |
|
传感器无任何信号 |
1 、接线错误或断线
2 、传感器组件内部电路损坏 |
1 、检查、连接
2 、更换传感器组件 |
|
检测失灵 |
1 、传感器安装位置不合适
2 、传感器主体内部电路损坏 |
1 、重新调整
2 、更换传感器组件 |
|
|
|
|
七、 安全保护及事故处理
1. 安全保护
a) 经常检查外配线和内接线端子是否紧固，接地是否可靠 , 显示是否正常；
b) 经常检查电气回路的绝缘电阻是否符合要求；
c) 入井和使用过程中，应对本安电路的电气参数进行检查；
d) 本产品不得随意与其它未经联检的设备连接。
2. 事故处理
a) 在使用和维修过程中必须维持原设计的本质安全电路的电气参数和保护性能 , 更换本安电路及关联电路中的电气元件时， 不得擅自改变电路的电气参数和本安性能，也不得改变本安电路和与本安电路有关的电气参数及元器件的电气参数和规格型号等 ，特殊部件应向厂家购买，更不得仿制；
b) 井下有瓦斯爆炸危险的场所检修本产品时，禁止用非防爆仪表进行测量或用电烙铁检修，检修时及时切断前级电源；
c) 在非危险场所安装的本产品的关联设备，检修时必须切断接到危险场所的本质安全型电路的接线；
d) 运行中的应定期检查传感器的动作可靠性。
八、 注意事项
1. 若所监视的风门处于不频繁开闭状态，应定期检查风门及连接电缆，以确保其功能正常。
2. 维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号；
3. 接线参照产品内接线图接线。
九、 开箱及检查
1. 当使用前打开包装箱时应先阅读使用说明书，并按照使用说明书的要求进行检验和试验。
2. 一般先检查出线嘴连通节内是否按规定放置了胶堵、死堵、活堵，检查箱体表面有无锈蚀和划痕，确认无质量问题后再进行安装使用。
一十、 运输
包装后的 传感器 在避免雨雪直接淋袭的条件下，可适用于水运、陆运和空运等各种运输方式。
一十一、 贮存
