矿用自动防突风门技术规格书
作者： 矿用风门来源： 互联网
矿用自动防突风门为确保矿井通风设施安全、稳定、可靠，提高矿井抗灾能力，在矿井发生事故时能有效防止风流逆转

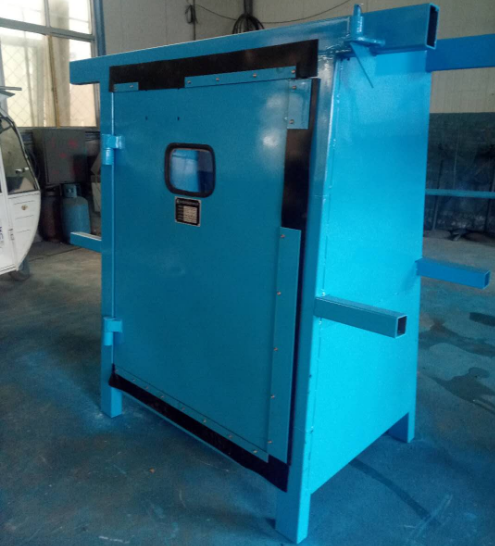

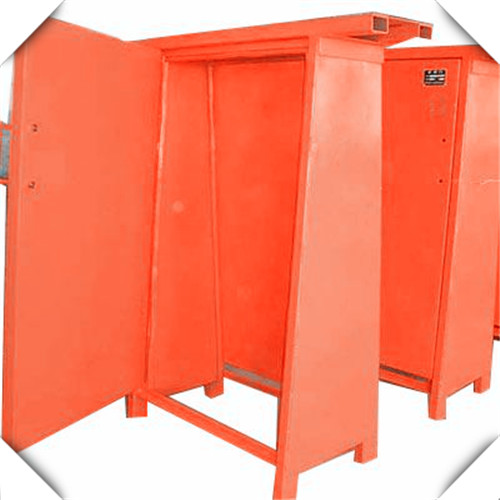

矿用自动防突风门结构
1.门框：门框和立柱采用120*60*4mm矩管，矩管材质为Q235；门扇：门扇骨架为100*50*4mm和50*50*4mm矩管，矩管材质为Q235;门扇面板为厚度2mm优质钢板；（门框和骨架矩管可根据风门尺寸大小协调，做到美观，大方，牢固）
2.连杆机构：连杆座为Q235钢板焊接而成；连杆为外径Ф50mm壁厚5mm或者外径Ф70mm壁厚10mm的无缝钢管；
3.门轴机构：门轴为45#圆钢车削而成并进行调质；轴承采用滚针轴承；
矿用自动防突风门技术要求
1．风门开启形式：单扇开启；
2．门扇开启角度：≥90°；
3．风门门框两侧用方钢固定，横梁不得少于3道，使风门能够抗冲击；
4．门扇与门框之间采用阻燃、抗静电材质密封，确保密封性能良好；
5．每组风门配备气动闭锁装置和机械闭锁装置，闭锁装置必须保证2道风门不能同时打开；
6．规格为3.0m*2.4m和2.4m*2.0m的两组风门，每扇正向门门扇开设一扇行人小门，行人小门高1.8m×宽0.9m，行人小门要配备机械闭锁装置；反向风门不得留设行人小门；
7．门扇与门框采用全钢喷漆结构，防腐、防潮、阻燃、强度大、不变形；
8．风门门框采用组装设计，方便拆卸和运输，但组装后各部位之间接口要严密，不变形；
9．每扇风门的门框与门扇之间须安设衬垫，四周要包边沿口，防止漏风；衬垫及包边沿口材质为毛毡，密封性能良好；
10．门框两侧焊接锚杆固定板，用于将门框固定于墙体内；
11．风门门框长度须大于风门高度200mm以上，用于将门框埋设进墙内。
矿用自动防突风门气动结构及工作原理
1．组成结构及工作原理
矿用自动防突风门每组由四道单式风门主体、四套气动控制装置、两套气缸传动机构和一套气动闭锁机构组成，每道风门为单扇门，其中两道为正向风门，两道为反向风门，两道正向风门配气动装置，为常闭状态，两道反向风门为常开状态。正向运用气缸拉动门扇，使风门打开或关闭，反向风门为纯手动风门，利用人力打开或关闭。正反向风门均不得可配备透视窗或其他影响风门强度的孔洞。
2．气动控制装置
气动控制装置由气控箱、手扳阀、节流阀、机械阀和气管组成。气控箱内含1个手扳阀、2个节流阀组成一套箱体，放置于门体两侧。当行人需要通过时，只需操作手扳阀风门即可自动打开，当行人顺利通过风门时，只需操作手扳阀风门即可自动关闭。气源压力：0.6MPa～0.8MPa。
3．气动闭锁
气动闭锁由2件闭锁气缸、2件机械阀和输气管构成，一件机械阀和一件闭锁气缸互为一套。闭锁安装时，风门门框与门扇之间设有密封沿；
