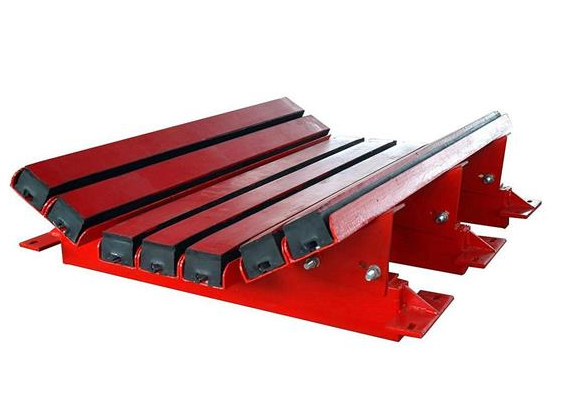

皮带机缓冲床
安装前的重要提示
1.安装之前，必须熟知工作中所用相关设备的安全操作规程以及施工现场的安全生产规范。
2.切断输送机的启动电源，挂上“有人操作，禁止合闸”的警示牌。
3.如果设备在井下或密闭的区域内，动用割枪或电焊之前，必须对煤气和灰尘含量进行检测。确认煤气和灰尘含量在安全值范围内方可操作，否则，可能发生事故。
4.使用割枪或电焊机前，应使用阻燃罩将输送机皮带罩住，否则将有可能损坏皮带。
5.安装工作完毕，在启动输送机皮带之前，应将安装区域内和输送机皮带上的工具、铁器、焊渣等收拾干净。否则将有可能造成严重的人身伤害，或者导致输送机皮带的损坏。
皮带机缓冲床
安装前注意事项
产品接收
1.检查外包装是否有损伤，产品包装标示是否符合要求，如有需与运输公司联系理赔，保存好须检验的受损产品。
2.在产品接受时，请检查附属文件是否完整，请依据《装箱单》中说列举的物品进行核对，如有缺漏，请马上与
皖全友联系。
3.缓冲条表面有无破损，缓冲条表面是否凹凸不平。
4.螺栓锁紧是否出现松动的现象。
5.表面油漆色泽是否均匀，有无出现脱落现象。
6.配备的调节杆，螺栓，螺母，各类垫片的数量有无缺失，如发现有缺漏，请马上与安徽全友联系。
产品保管
1.未安装前请保管于干燥的环境中，避免锈蚀。
2.避免高温环境，各种射线及与化学试剂接触，防止缓冲条橡胶的提早老化，影响使用寿命。
二．产品的安装
工具准备
1.依据施工地的具体情况，选择相应的吊具，如手拉葫芦。
2.视情况需要还需配备电焊和气割工具。
3.确认必须使用的标准施工工具应到位，如：扳手等。
现场安装
缓冲床的结构示意图
缓冲床结构示意图
现场安装时将缓冲床吊装在至皮带机中间架上，其位置应对准落料口正下方，通过底座两边的地角螺栓将缓冲床固定在中间架上。
适应范围：
1.带宽：650-2400mm
2.带速：≥4.5m/s
3.能力：≥6000t/h
4.物料落差：≥3m
|
型号 |
带宽 |
A |
B |
C |
D |
E |
F |
G |
H |
L |
缓冲条数 |
|
左 |
中 |
右 |
|
Ⅰ-0650-6 |
650 |
1150 |
890 |
350 |
30 |
160 |
200 |
240 |
166 |
950 |
2 |
2 |
2 |
|
Ⅰ-080-7 |
800 |
1220 |
1090 |
350 |
30 |
160 |
200 |
270 |
188 |
1150 |
2 |
3 |
2 |
|
Ⅱ-080-7 |
1500 |
400 |
180 |
220 |
|
Ⅰ-100-9 |
1000 |
1220 |
1290 |
350 |
30 |
160 |
200 |
370 |
216 |
1350 |
3 |
3 |
3 |
|
Ⅱ-100-9 |
1500 |
400 |
180 |
220 |
|
Ⅰ-120-10 |
1200 |
1220 |
1540 |
350 |
30 |
160 |
200 |
420 |
246 |
1600 |
3 |
4 |
3 |
|
Ⅱ-120-10 |
1500 |
400 |
180 |
220 |
|
Ⅰ-140-13 |
1400 |
1220 |
1740 |
350 |
30 |
160 |
200 |
500 |
251 |
1810 |
4 |
5 |
4 |
|
Ⅱ-140-13 |
1500 |
400 |
180 |
220 |
|
Ⅰ-160-15 |
1600 |
1220 |
1980 |
350 |
30 |
160 |
200 |
580 |
296 |
2050 |
5 |
5 |
5 |
|
Ⅱ-160-15 |
1500 |
400 |
180 |
220 |
|
Ⅰ-180-16 |
1800 |
1220 |
2100 |
350 |
30 |
160 |
200 |
710 |
315 |
2280 |
5 |
6 |
5 |
|
Ⅱ-180-16 |
1500 |
400 |
180 |
220 |
|
Ⅰ-200-18 |
2000 |
1220 |
2300 |
350 |
30 |
160 |
200 |
720 |
342 |
2500 |
6 |
6 |
6 |
|
Ⅱ-200-18 |
1500 |
400 |
180 |
220 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
性能参数：
1.缓冲条表面材料：超高分子量聚乙烯
⑴抗拉强度25N/mm2以上
⑵伸长率350%以上
⑶冲击强度10kJ/m2以上
⑷剥离强度 表面材料和橡胶200N/cm以上
铝合金槽和橡胶200N/cm以上
2.缓冲条缓冲橡胶
⑴抗拉强度15N/mm2以上
⑵伸长率400%以上
3.缓冲条骨架：铝合金
4.缓冲条支架：Q235A;表面喷漆处理
缓冲条更换
松开缓冲条座下的紧固螺栓即可更换
注意事项
1.请认真贯彻GJ/BYJ-AJC5-95《施工生产安全技术操作规程》及国家有关安全文件，并根据现场的情况规范作业。
2.如有使用手动葫芦进行吊装，在使用前确认手动葫芦是否安全可靠，是否灵敏。吊装前应检查，确认吊点设置是否合理，索具是否安全可靠，设置是否符合要求。
3.吊装工作由专人指挥，统一口令，统一行动，密切配合。
4.在吊装时应在安装位置上下方设置安全警示标志及各种醒示牌，设置一定范围的隔离区域。
5.安装前所有工具，零配件等妥善放置，防止坠物伤人。
6.工作前认真确认检查工具，作业环境及各种安全措施，经确认无误后方可进行工作。
7.在安装过程中应尽量避免动火、使用各种射线及化学试剂防止对缓冲条的橡胶造成伤害，提前老化。
8.安装过程中应尽量避免碰撞，以防止缓冲床的损伤。
三．日常维护
1.螺栓，螺母有无松动现象。
2.销是否有损坏或掉落的情况。
3.缓冲条如有明显磨耗。
备注
产品不断改进升级，若所发货物与说明书不同，请咨询厂家。
