名称：防火栅栏两用门MFHSL2.0*1.9
分类：矿用救护设备
咨询热线：13345287774
联系我们
详细说明：
煤矿永久性井下中央变电所和井底车场内的其他机电设备硐室必须装设向外开的防火铁门，铁门全部敞开时，不得妨碍运输，铁门上应装设便于关严的通风孔。一般煤矿企业都是直接采购防火栅栏门，如果能自制加工，可以节省一定的费用开支，实现企业成本降低。目前大多数使用的防火栅栏门存在关门后密封不严、密封老化、密封不严等问题，本文给出了简易防火栅栏门的自制方案和对使用材料的相关要求。

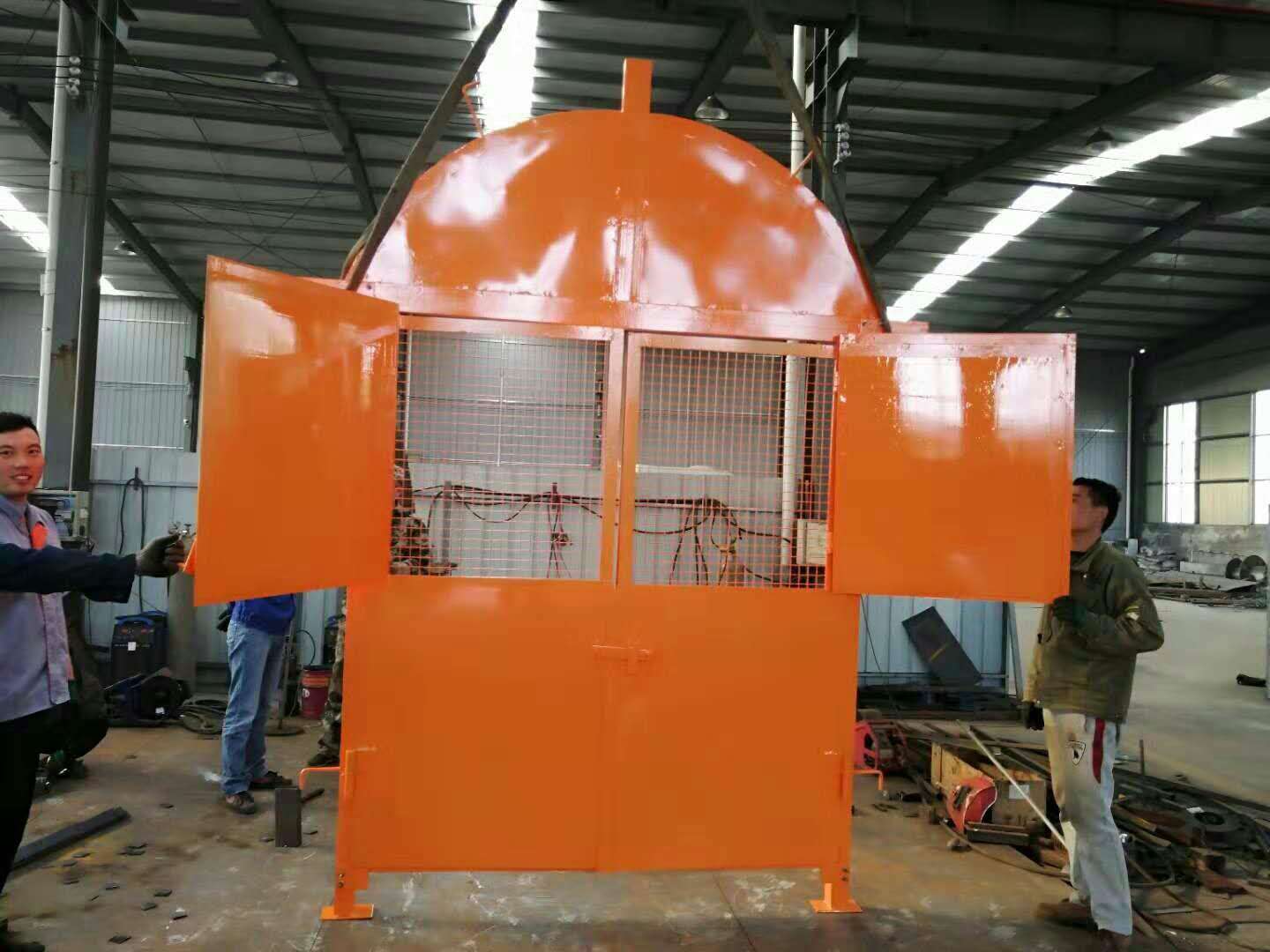

防火栅栏两用门MFHSL2.0*1.9 整体结构
防火栅栏门结构件主要由门框、左右大门门扇、左右小门门扇、铰链及闭锁装置组成大小门扇开门方式均为向外开启，大门扇上部开栅栏门，并设置小门扇。门框采用槽钢整体焊接设计，留预埋件安装固定孔；大小门扇边框、栅栏窗边框均采用角钢做骨架结构；栅栏窗设置在门扇上部，与门扇等宽，高度约为门扇1 /2；大小门扇面板采用钢板焊接加工，内部填充防火材料。大门扇与门框、小门扇与栅栏框接合处在角钢一侧内壁安装防火密封条。
防火栅栏两用门MFHSL2.0*1.9 组成部件
1门框结构：以煤矿常用变配电室安装的断面尺寸2500艹× 2200皿防火栅栏门为例，门框采用14#槽钢焊接制作，在左右位置和上梁位置打孔可与基础预埋件固定。
2门扇结构：大门门扇结构架由 60 × 60 × 5角钢制作，门板为双层3艹钢板，全部焊缝采用连续角焊，两层门板中间空心区域可填充阻燃材料。在门扇上方预留通风栅栏门，栅栏为钢筋网，并按尺寸设置防火窗。
3防火窗结构：结构架由50 × 50 × 4角钢制作，窗板为双层3m钢板，与门扇结构相同，中间空心区域可填充阻燃材料。
4门缝结构：两门扇关闭后接合处安装门缝挡板，用于门缝处密封胶条的安装固定。
5门轴、窗轴结构：门轴由轴套、滚珠、轴三部分组成，窗轴与门轴结构类似。
6密封件：防火窗和门扇四周安装10m 厚阻燃密封胶条，防火窗胶条宽度为35“，门扇胶条宽度为42mmc使用时将防火密封条安装在门扇的框上。当火灾发生时，密封条膨胀发泡将分隔构件密封处的缝隙堵塞，起防止火焰和烟雾穿透的作用。
