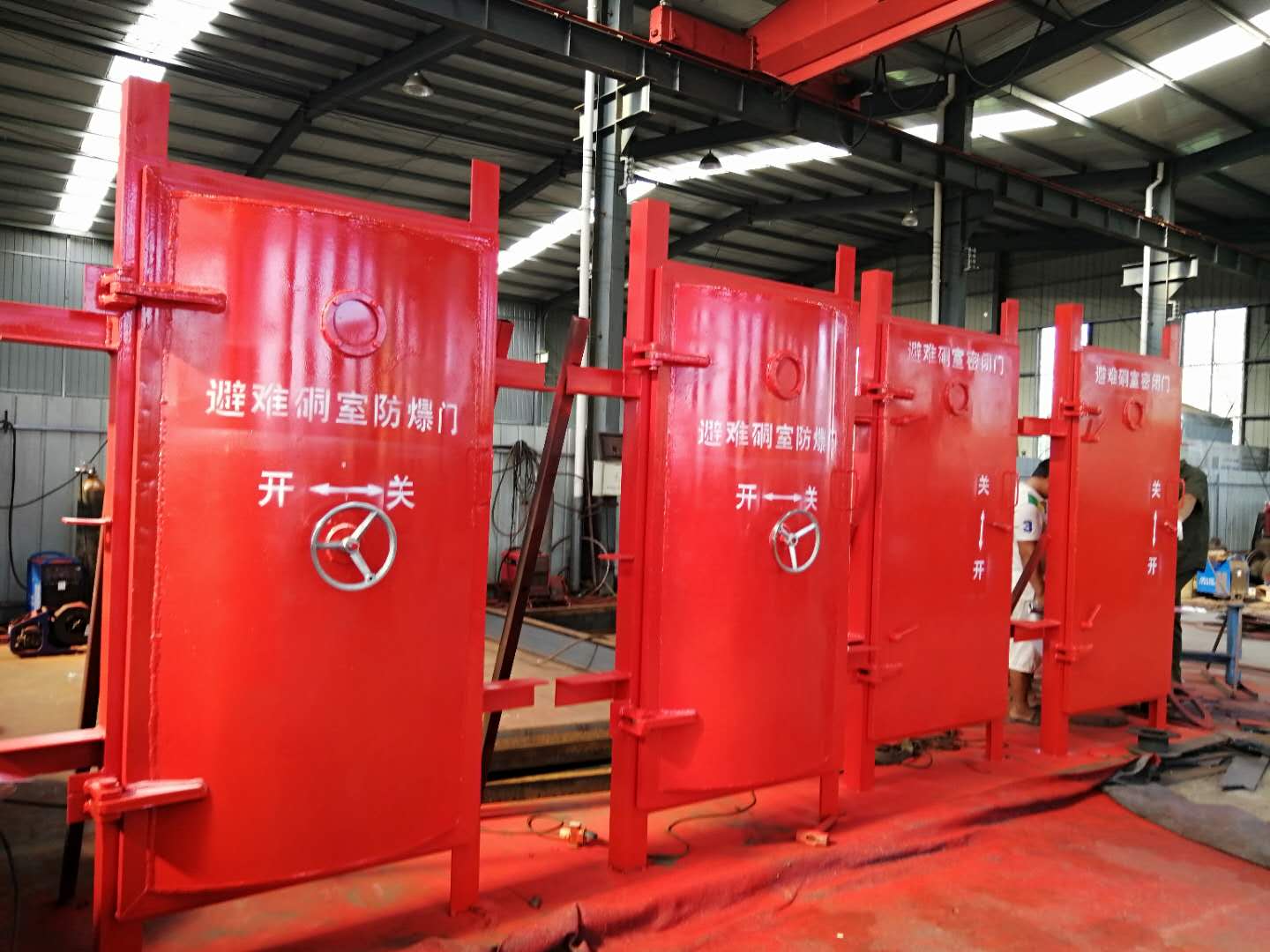

名称：避难硐室密闭门
分类：矿用救护设备
咨询热线：13345287774
联系我们
详细说明：
井下避难硐室密闭门，包括门体、门框、转轴和手轮，所述门体铰接在所述门框上中，所述转轴通过轴承与所述门体活动连接，所述手轮固定在所述转轴的两端，还包括驱动齿轮、从动齿轮、连杆和锁爪，所述驱动齿轮固
定所述转轴上，所述驱动齿轮和所述从动齿轮啮 8 合，所述从动齿轮通过从动轴与所述门体活动连接，所述从动齿轮与所述连杆铰接，所述连杆与所述锁爪铰接，所述锁爪通过旋转轴与所述门体活连接。本实用新型的有益效果在于：主要由驱动齿轮、从动齿轮、从动轴、连杆和锁爪组成，结构简单；转动手轮就实现密闭刂的开合，操作简单；共有8个锁爪全方位的扣入梯形锁腔，能很好的保证密闭门的防暴性能和密封性能。
避难硐室密闭门具体实施方式
[0019]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0020]参照图1一4，井下避难硐室密闭门1，包括门体2、门框3、转轴4和手轮5，所述门体 2铰接在所述门框3上中，所述转轴4通过轴承与所述门体2活动连接，所述手轮5固定在所述转轴4的两端，还包括驱动齿轮6、从动齿轮7、连杆8和锁爪9，所述驱动齿轮6固定所述转轴4上，所述驱动齿轮6和所述从动齿轮7啮合，所述从动齿轮7通过从动轴10与所述门体2活动连接，所述从动齿轮7与所述连杆8铰接，所述连杆8与所述锁爪9铰接，所述锁爪9通过旋转轴1 1与所述门体2活连接。
[0021 ]进一步，所述连杆8包括一级连杆81、二级连杆82和三级连杆83，所述一级连杆 8 1一端与所述从动齿轮7铰接，所述一级连杆81另一瑞与所述二级连杆82铰接，所述一级连杆82的两端和中间各铰接有一个所述锁爪9，所述三级连杆83的一端与所述所述一级连杆82铰接，所述三级连杆83的另一端铰接有一个所述锁爪9。
[0022]通过各级连杆的传动最终带动锁爪9，实现密闭门的打开和闭合。
[0023]进一步，所述门体2上固定有锁爪护罩12，用于保护所述驱动齿轮6、所述从动齿轮7、所述连杆8和所述锁爪9。
[0024]进一步，所述手轮5上设有助力扳杆13。根据力学原理，助力扳杆13的设置，有利于转动手轮5时更省力，操作也更方便，防止在发生矿难时，因为紧张或手滑，不能很好的转动手轮，从而不能打开密闭门。
[0025]进一步，所述门框3上设有梯形锁腔14、密封槽和密封条，所述梯形锁腔14与所述锁爪9相对应，所述密封条固定在所述密封槽中。
[0026]进一步，所述门体2上设有观察窗15。观察窗15的设置，有利于观察救生舱外的情况，了解矿难环境和是否有救援人员，并通过观察窗根据救援人员的手势配合救援工作。
[0027]进一步，所述门体2上固定有手把16。手把16的设置有利于开门和关门，配合手 3 轮5，操作更方便。
[0028]本实用新型工关闭时，转动手轮5，手轮5带动转轴4，从而带动转轴4上的驱动齿轮6，驱动齿轮6转动带动从动齿轮7，从动齿轮7转动带动一级连杆8 1，一级连杆81推动二级连杆82，二级连杆82推动固定在自身杆上的锁爪9和三级连杆83，三级连杆83推动自身杆上的锁爪9，驱动力传递至锁爪9，锁爪9在其旋转轴1 1上实现一定角度转动；锁爪 9在梯形锁腔14内沿着上陡坡滑动，可以实现8个锁爪9动作同步，在8个锁爪9同时在梯形锁腔14滑动过程中，带动整个门体2压紧密封条，开门时反向转动手轮5，锁爪5从梯形锁腔14滑出，密封条与门体2贴合变松，当锁爪9全部从梯形锁腔14退出时，同时拉着手轮5和手把16实现开门。
[0029]本实用新型的有益效果在于：主要由驱动齿轮、从动齿轮、从动轴、连杆和锁爪组成，结构简单；转动手轮就实现密闭门的开合，操作简单；共有8个锁爪全方位的扣入梯形锁腔，能很好的保证密闭门的防暴性能和密封性能。
[0030]以上所述仅为本实用新生、较圭实施例而己，并不用以限制本实用新生，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新生的保护范围之内。
