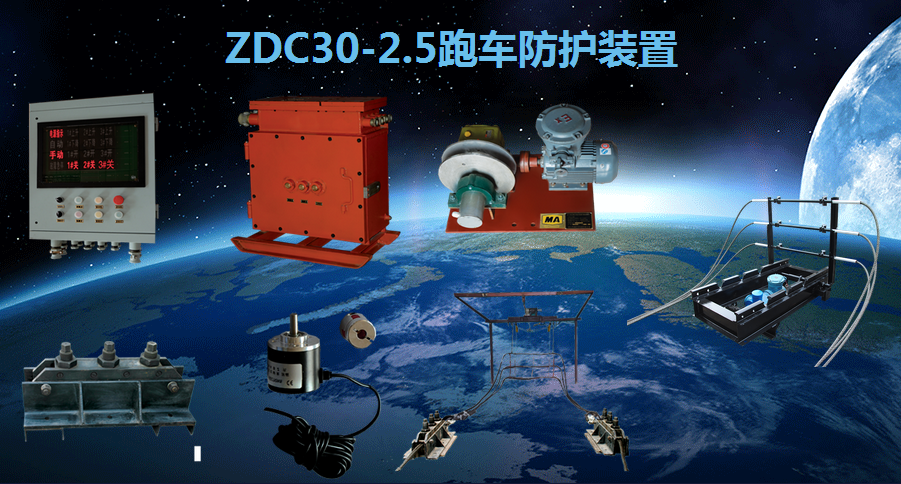

ZDC30-2.5跑车防护装置

名称:ZDC30-2.5跑车防护装置

分类:矿用救护设备

咨询热线:13345287774

联系我们

详细说明:

ZDC30-2.5跑车防护装置本装置主要在煤矿、金属矿山、非金属矿山等所有井上或井下倾角在30度以下的单轨或双轨提升运输斜巷中使用。满足《煤矿安全规程》第370条:“在倾斜井巷内必须安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置”、“挡车装置必须经常关闭,放车时方准打开”、“兼作行驶人车的倾斜井巷,在提升人员时,倾斜井巷中的挡车装置和跑车防护装置必须是常开状态,并可靠地锁住”的规定。
自主研制的最新吸能器和柔性挡车栏,缓冲力可调,根据不同情况进行调节,柔性缓冲拦截能力强,和终端挡车设备。
设备组成及分类:
设备有电控主机、吸能器、动力系统   (绞车或液压、气动)、拦截装置、编码器、语音提示等
1、动力分类;电动式,液压式、气动式三种
2、控制分类;继电器控制、PLC控制、智能控制(液晶触摸可调参数)
3、拦截网分类;吊栏式、地升式。
ZDC30-2.5跑车防护装置
跑车防护装置基本功能
 ●具有“提人”“提物”“自动”“手动”“脱机选择”“自检”等操作,设计更人性化,可根据不同的情况便捷的选择各种工作方式。可同时实现深度失效、过卷、过速等绞车后备保护功能。
●采用旋转编码器作为测距传感器,绞车房主控PLC对编码器发出的脉冲进行计数,PLC根据计数结果转换为绞车的旋转角    度和方向,从而判断出矿车的位置和运行方向,实现了矿车位置控制双保险。
●采用进口PLC可编程控制器,使时间和速度的测控精度达到1m/s和0.01m/s,提高了系统的精度和可靠性。
●具有实时监控功能、挡车栏状态、矿车位置能够实时数字显示。
 ●具有自动检测故障显示、故障报警功能。
●运用挡车栏是否到位控制和显示,确保矿车拦截的准确率。
●故障报警与绞车实现联锁,控制方便。可同时实现深度失效、过卷、过速等绞车后备保护功能。

跑车防护装置工作原理:
  该装置与绞车电源连锁互动,即绞车通电,装置通电工作;绞车断电,装置即停止工作。本装置接通电源后,系统自矿车实时位置动检测挡车栏是否下放到位、、故障指示。
  当矿车正常下行时,挡车栏处于常闭状态,矿车下行到PLC设定的第一设定值时,主控PLC将控制提升电机自动完成升栏操作;矿车达到第二设定值时,主控PLC将控制电机完成降栏,恢复常闭状态。当矿车正常上行到达第二设定值时,自动完成降栏,恢复常闭状态。当矿车正常上行到达第二设定值时,PLC控制上提拦挡车;矿车到达第一设定值时,自动完成降栏,恢复常闭状态。当矿车超出正常行驶速度(跑车、溜车)时,PLC控制缓冲式挡车栏对矿车进行可靠的阻拦,从而有效地避免事故的发生。
      对于多点多挡车跑车防护,采用PLC串行通信方式,大大减少了信号电缆,控制方便,安装简捷,绞车房集中控制显示箱还能够及时准确地反映和控制各挡车机构和矿车的工作情况。
液压控制装置
  气控控制装置



跑车防护装置技术参数:
    1、电源电压:AC 127V
    2、本安输出电压:DC12V/DC24V自适应
    3、适应提升方式:单轨或双轨
    4、挡车制动距离:0.3-10m
    5、提升机电源电压:380/660V
    6、抗冲击能量:2.5X106
    7、矿车车位检测精度显示≤0.1m
    8、挡车档完成一次打开时间:3秒
    9、收放绞车最大提升力2200N


柔性挡车技术,产品性价比高  地升式跑车防护装置。
        采用中国矿业大学最新研制的新型缓冲器和柔性挡车栏,缓冲力可调,可根据不同情况进行调力,柔性缓冲拦截能力强。
        系统配置脱扣装置,有效避免装置本身的损伤。
        系统各部件安装方便,维护简单,性能稳定,综合性价比高。

地升式结构,安装于轨道下部,维护方便,巷道全断面无障碍; 不影响运输大型物料(如液压支架灯); 常闭式设计,完全适用于无级绳绞车运输斜巷的适用; 特别适用于复合式巷道(猴车+地面轨道,或吊轨+底面轨道); 柔性拦截方式;
1.地升式结构,安装于轨道下部,维护方便,巷道全断面无障碍;
2.不影响运输大型物料(如液压支架灯);
3.常闭式设计,完全适用于无级绳绞车运输斜巷的适用;
4.特别适用于复合式巷道(猴车+地面轨道,或吊轨+底面轨道);
5.柔性拦截方式;
