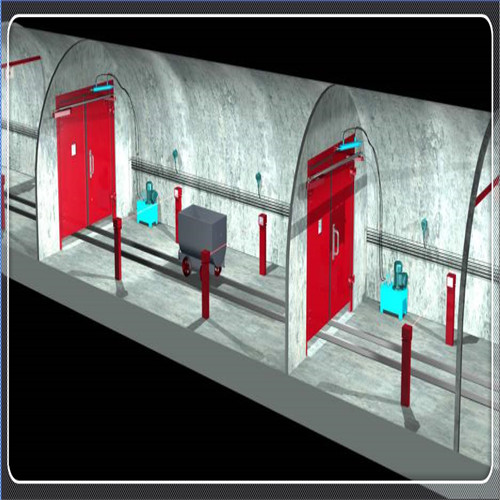

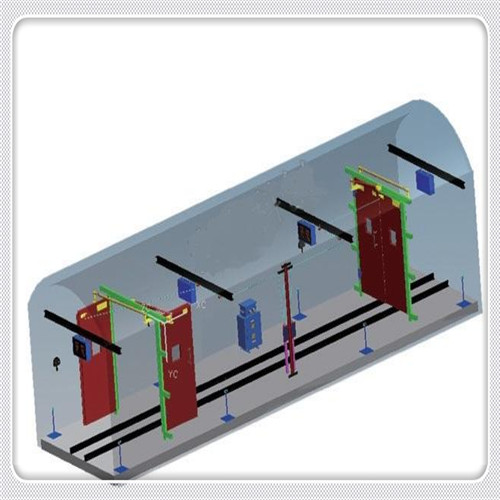

济宁和利隆生产的全自动过车风门控制装置是煤矿井下通风系统中不可缺少的组成部分，是重要的安全基础设施，更是矿井治理瓦斯、煤尘、火灾以及改善井下气候条件的重要手段之一。本矿过车风门安设于井下各联络巷道，用于井下巷道阻隔通风风流，且保证行人及运输车辆正常通行，也可配备后备不间断电源，保证在断电情况下可以确保风门电控系统的正常使用。
矿用自动风门控制装置运行环境条件
1、装置在下列环境条件下应能正常工作
a)环境温度：0～+40℃；
b)相对湿度：≤98%（25℃）；
c)大气压力：80～116kpa；
d风速：≤8m/s;
e)安装在无淋雨、滴水、剧烈震动的地方；
f)在具有甲烷和煤尘爆炸危险的煤矿井下，但无破坏绝缘的气体或蒸汽环境的矿井场所。
2能承受的最恶劣的贮存条件
a)高温：+60℃；
b)低温： -40℃；
c)平均相对湿度：95%；
d)振动：加速度50 m/s2；
e)冲击：峰值加速度500 m/s2。
全自动过车风门控制装置技术参数
为便于维护、降低井下风门故障率，风门控制系统采用陕西科美机电设备有限公司风门控制系统，相关技术参数要求如下：
1 、 ZMK127-K矿用隔爆兼本安型风门控制电控箱
（1）供电电源
a)交流输入电压：127V/380V/660V/AC±10%/50Hz；
b)工作电流：≤150mA。
（2）开关量信号输入
4路电平信号输入，高电平不小于10V,低电平不大于0.5V。
（3）开关量信号输出
4路电平信号输出，高电平不小于10V,低电平不大于0.5V。
（4）音频信号输出
1路音频信号输出电压幅度≤6V(负载600Ω)。
（5）继电器控制输出
控制容量：660/5A、380/10A。
（6）本安参数：
Ｕm:140V Uo:12.0V I0:1.0A Co：10ｕF Lo:0.1 mH
（7） 外形尺寸：520mmX280mmX450mm
（8） 重量：90kg。
（9）防爆型式:矿用隔爆兼本质安全型，防爆标志：Exd[ib]I。
(10) 安全标志编号：MAB110228,防爆合格证编号：320160160
2、 KXB12矿用本全型声光报警器
(1) 工作电压: 12V/ DC ；
（2） 工作电流: ≤100mA 。
(3) 语音声级强度
报警器语音声级强度在距离1m远处不小于85dB（A）；
(4) 光信号
报警箱发光二极管发出的光应在黑暗中20m远内可见；
（5）音频信号输入
音频信号电压输入幅度不大于6V(负载600Ω)；
（6）外形尺寸及质量
外形尺寸 310mm×150mm×82mm（宽×高×厚）；
重量 约3.5kg。
（7）防爆型式
矿用本质安全型 防爆标志“ExibI
（8）安全标志编号：MHE110019,防爆合格证编号：320160157
3、GUH6F(S)矿用本安型红外发送（接收）器
（1）工作电压（本安）12V；
（2）工作电流(本安) ≤100mA；
（3）检测距离 >6米；
（4）红外光辐照度峰值 ﹤20mW/mm2；
（5）发射角度5°；
（6）外形尺寸 2200mmХ160mm×92mm;
（7）重量：6kg；
（8）防爆型式 矿用本质安全型 防爆标志“ExibI”；
（9）安全标志编号：MFA150122(发送器),MFA150123(接收器)
防爆合格证编号：320141613(发送器)，320141614(接收器)
4、GFK60矿用本安型风门开闭状态传感器
（1）动作距离：开关闭合50mm±10mm;开关断开70mm±10mm;
（2）输出信号：
当磁铁与传感器的距离≥70mm±10mm时，常开接点断开；
当磁铁与传感器的距离﹤50mm±10mm时，常开接点闭合；
（3） 响应时间: ≤1s;
（4） 接点容量：DC 12V /0.5A;
（5） 配套电缆：10m；
（6） 外形尺寸：120X40X45mm
（7） 重量：O.5kg。
（8）安全标志编号：MFB150120,防爆合格证编号：320141615
5、气动执行机构
（1）气缸型号 KSC1000×100
（2）推拉速度 可调
（3）工作推力 可调
（4）外形尺寸 1000mm×ø100
6、DXB 660/220B 矿用隔爆型不间断电源箱（选配）
1）环境条件
（1）环境温度：0-40℃
（2）相对湿度：≤98%RH(25%)
（3）大气压力：（80-100）KPA
（4）适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所。
2）电气性能
（1）输入电压：AC127V/AV220V/AV380V/AV660V
（2）输出电压：AC220V
（3）整机功率：≤500W
（4）备用电池参数
——备用电池转换时间：≤1s
——备用电池工作时间：≥2h
——放电降止电压：DC22.5V
——最高充电电压：DC28V
——充电截止电压：DC28V
——充电电流：≤1.2A
——蓄电池充电方式：浮充式
——电池容量：2V/13000Ah,由1.2V/节的20节镍氢电池串联组成；镍氢电池符合GB/T22084-2-2008的相关要求。
3）功能
（1）电源箱具有市电和备用电池工作指示功能；
（2）电源箱具有放电容量指示功能；
（3）电源箱蓄电池电力快放完，报警指示功能；
（4）电源箱蓄电池过放电保护功能；
（5）防爆型式：矿用隔爆型：防爆标志：Exd IMb
（6）外形尺寸：335mm（长）388mm（宽）250mm（高）
（7）重量：45kg
（8）安全标志编号：MAA130120,防爆合格证编号：113.1250
7、风门规格：平衡式无压风门4.2（净宽）×3.1（净高），每套2道。
