矿用联锁减压风门结构组成：
1、风门结构组成
矿用气控联锁安全减压风门是由减压风门和控制装置组成。每套风门门体为2组4道8扇门，每组风门含2道4扇风门，每道风门含2扇正风门和2扇反风门。控制系统实现风门的自动开启与关闭，省时省力。

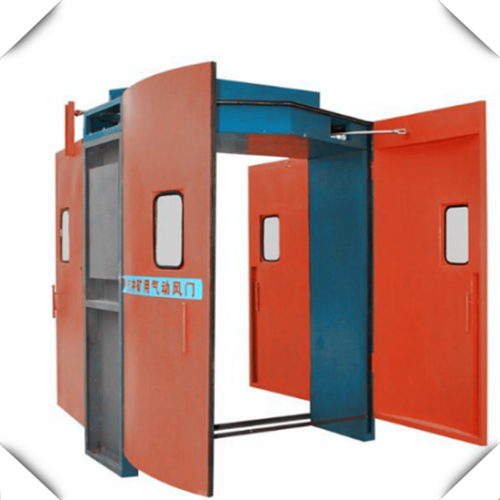

风门为金属分体结构，在井下组合安装使用，其由门扇、门框、顶箱、地梁、合页、驱动机构等组成。门框架是由矩形管、角钢和冷轧板焊接而成为方便运输，门框拆分为两部分，用螺栓连接组装；门扇采用钢制型材焊接骨架，双面覆钢板，门扇上设有小门、透视窗；驱动臂是由钢板、圆钢焊接而成，与气缸相连，保证风门开启自如；风门的开启是通过气缸带动门扇运动。小门设有闭门器，具有自动关门功能。
2、气控系统
气动控制装置主要由气控箱、气控按钮、气控阀门、限位装置、组成。气控装置控制驱动装置实现风门的开启与关闭。
（1）安装位置
气控箱安装于每道风门两侧，开关门按钮安装在气控箱上。
（2）工作原理
1、正常通过
行人到达A门时，按动A门绿色开门按钮，若B门此时处于关闭状态时，其信号经控制箱处理后输出，直接控制A门气缸开启风门A，同时发送闭锁信号至B门控制箱，对B门进行强制闭锁，B门不能再开启；A门绿色指示灯亮，语音提示“开门请注意，离开请关门”B门红色指示灯亮，语音提示“对面风门已开，请稍后”。
行人通过A门后须按动A门另一侧的红色关门按钮关闭风门A，其信号经控制箱处理后输出，直接控制A门气缸关闭风门A， A门完全关闭之后，控制箱闭锁信号方可自行断开，B门才可以开启。
同样，行人通过B门时，按动B门绿色开门按钮，若A门此时处于关闭状态时，其信号经控制箱处理后输出，直接控制B门气缸开启风门B，同时发送闭锁信号至A门控制箱，对A门进行强制闭锁， A门不能再开启；B门绿色指示灯亮，语音提示“开门请注意，离开请关门”同时A门红色指示灯亮，语音提示“对面风门已开，请稍后”。
行人通过B门后须按动B门另一侧的红色关门按钮关闭风门B，其信号经控制箱处理后输出，直接控制B门气缸关闭风门B，B门完全关闭之后，控制箱闭锁信号方可自行断开，A门才可以开启。
行人反向通过时，操作步骤相同。
车辆通过时，同样具有闭锁功能。
2、紧急及异常通过
当有紧急情况发生需紧急解除闭锁进行开门时，或风门及气控装置发生异常情况无法正常开门时，可拉开A门气源箱或控制箱上任一应急泄压手拉阀，即可手动拉开风门A，拉开B门气源箱或控制箱上任一应急泄压手拉阀，即可手动拉开风门B。
应急泄压手拉阀被拉出时，该道风门的气控装置将完全失效，同时，气控装置的闭锁功能将完全失效。
如要恢复气控装置，需将该道风门的气源箱及气控箱上的应急泄压手拉阀全部推回复位，气控装置将自动恢复至紧急泄压前的正常运行状态，闭锁功能将自动恢复。
A门与B门闭锁，同时只能打开一道风门。
