手拉式全气动风门的组成和特点

作者: 矿用风门来源: 互联网
手拉式全气动风门包括固定在风门立柱上的气缸,气缸的伸缩杆的一端设置在风门一侧,在立柱的内外侧分别设有操纵阀。本实用新型优选在在气缸伸缩杆的顶端设有防滑垫。本实用新型的手控气动风门开启装置采用人工操作,井下压缩空气作为动力,通过气缸伸缩来带动风门开关。在每个风门两侧,各安装有操作阀。气缸安设在风门立柱中上部,通过在风门内外两侧安设操纵阀开启风门。人员走近风门时,操作阀门,气缸吸气,顶出伸缩杆,风门打开。通过风门后,依靠风门自重及巷道内压差,压回伸缩杆,风门关闭。该风门开关装置不需要直接与风门固定在一起,可根据风门开启难以程度决定是否安设,自由灵活。通过在-550m大巷风门的应用来看,该风门开关装置结构简单,实用经济,便于安装,符合安全方面的要求,同时也解决了人力开启风门困难的问题。以前需要疒3人才能打开的风门,现在只需轻按下手阀,风门就自动打开,I个人也可安全通过风门,切实解决了生产中的安全问题。该装置将在全矿井推广使用。本实用新型的开关装置产生的力应能克服通风负压产生的力,所使用的设备材料简单,同时能利用井下的一些资源;重要的是能满足于木质单扇风门,既便于安装操作又经济,同时也应符合安全生产要求。采用人工控制气缸,再利用气缸的伸缩杆带动风门,达到安全开启风门的目的。
手拉式全气动风门

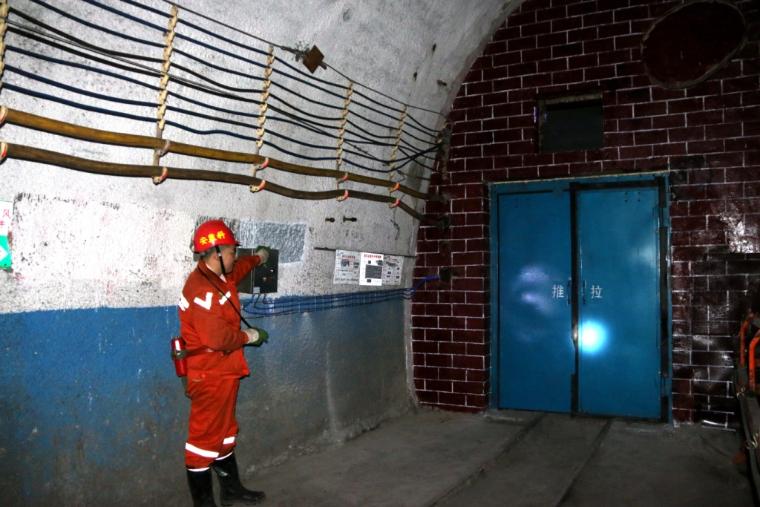

手拉式全气动风门开启装置采用压缩空气控制,安装及维护简单。在高负压矿井中通过主要进回风巷道风门时只需轻按下手阀,风门就自动打开,效果极其良好,尤其在高瓦斯矿井或煤与瓦斯突出矿井,可以避免电气设备失爆的问题。
