气动无压风门

电控气动无压风门

名称:电控气动无压风门

分类:气动无压风门

咨询热线:13345287774

联系我们

详细说明:

煤矿井下全自动气动风门,电控气动无压风门采用红外传感器感应行人车辆通过信号,位置传感器检测风门开闭状态,向控制器传送控制信号,控制器输出信号控制电磁阀动作实现风门动作。本实用新型既能满足正常通风时期保证行人过车的要求,又能满足在特定情况作为常闭风门组预先布置在特定巷道中,需要控制风流同时开启时解除闭锁同时开启达到导通巷道风流的目的。

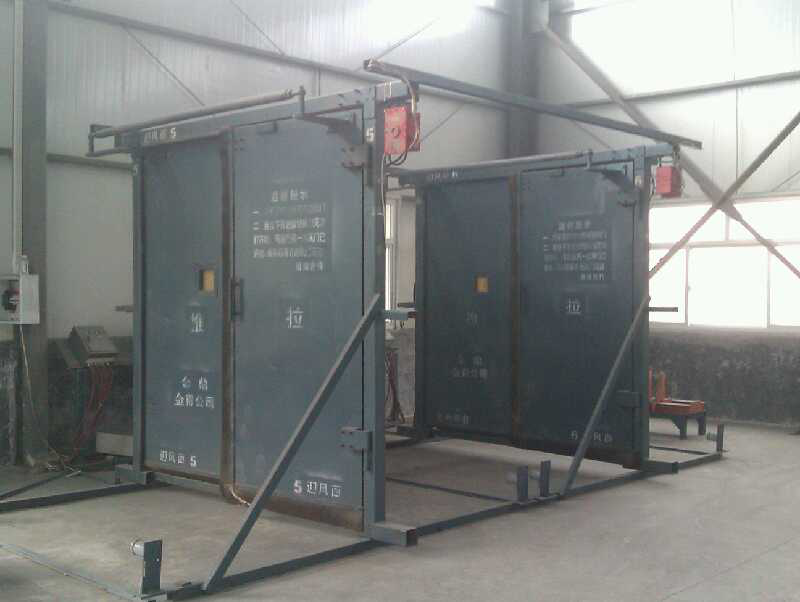

电控气动无压风门
电控气动风门,包括由两个气缸分别驱动的A门和B门,两个气缸分别由两个电磁阀控制,A门和B门与闭锁装置连接,A门和B门的两侧分别设置有红外线传感器,红外线传感器包括A门左侧设置的配对的红外线发射器I和红外线接收器I,A门右侧设置的配对的红外线发射器II和红外线接收器II,B门左侧设置的配对的红外线发射器III和红外线接收器III,B门右侧设置有配对的红外线发射器IV和红外线接收器IV,A门和B门的右侧均设置有位置传感器,电磁阀、红外线传感器和位置传感器与自动风门控制装置连接,自动风门控制装置上设置有语音提示装置。

自动风门控制装置包括输入模块、控制单元、电源模块以及输出模块,红外线传感器和位置传感器与输入模块连接,输入模块与控制单元连接,控制单元与输出模块连接,输出模块与语音提示装置和电磁阀连接,电源模块为整个自动风门控制装置供电。
自动风门工作模式要求满足矿井正常时期行人过车的需要,无论无轨胶轮车还是一列矿车或者行人,都能满足通过要求。

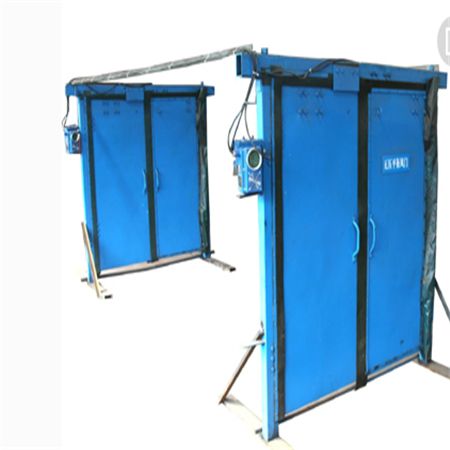

电控气动无压风门
电控气动无压风门运行原理:
(1)当有行人或车辆从自动风门的A门一侧通过时,A门外红外传感器检测到行人或过车信号,A门打开。当行人或车辆完全通过A门后,A门内侧红外检测到信号,A门关闭。当行人或车辆走到B门附近时B门内侧红外检测到信号,B门打开。当行人或车辆完全通过B门后,B门外侧红外检测到信号,B门关闭。
(2)当有行人或车辆从自动风门的B门一侧通过时,B门外红外传感器检测到行人或过车信号,B门打开。当行人或车辆完全通过B门后,B门内侧红外检测到信号,B门关闭。当行人或车辆走到A门附近时A门内侧红外检测到信号,A门打开。当行人或车辆完全通过A门后,A门外侧红外检测到信号,A门关闭。
(3)当有行人或车辆通过A门,A门处于打开状态时,此时当B门外红外传感器即使检测到行人或过车信号,B门不能打开,实现A门和B门的程序闭锁。
(4)当有行人或车辆通过B门,B门处于打开状态时,此时当A门外红外传感器即使检测到行人或过车信号,A门不能打开,实现B门和A门的程序闭锁。
(5)当有行人进入A门后,A门关闭。此时行人要返回从A门通过时,A门内侧红外传感器检测到行人信号,A门打开,当行人通过A门后,A门关闭。
(6)当有行人进入B门后,B门关闭。此时行人要返回从B门通过时,B门内侧红外传感器检测到行人信号,B门打开,当行人通过B门后,B门关闭。
(7)自动风门工作模式要有红外传感器防误碰功能。当有行人车辆误碰红外传感器使其中一道风门打开时,延时一定时间未检测到行人通过信号说明发生误碰,初始化使打开风门关闭,随后继续进入自动风门工作模式。
