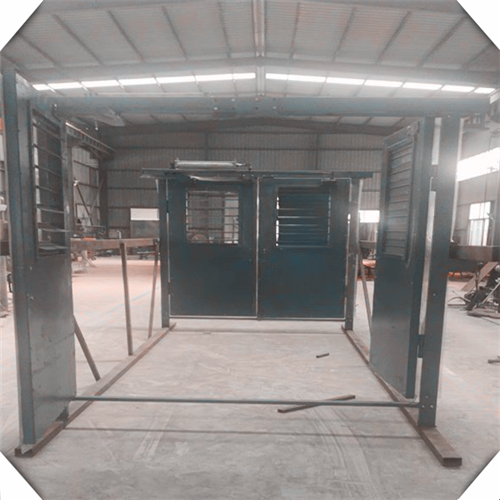

矿用调节无压风门有手动调节无压风门和自动调节无压风门，外形是一种在门扇上带有调节风窗的平衡风门,靠改变风窗通风横截面的大小来改变巷道里的通风流速，要求所在环境达到标准参数指标。它主要有四种结构形式即：盖板式、推拉式、插板式和百叶窗式。
一、产品名称

序号	名称	规格型号	数量
1	手动调节无压风门（净通过）	3.2*2.6
备注：巷道压力0-3000Pa，应保证风门正常使用，在风压作用下无变形。

二、手动调节无压风门使用条件
1. 巷道负压0-3000Pa；
2. 安装地点巷道围岩稳定，巷道变形小，且无严重淋水；
3. 适用于井下煤尘及甲烷爆炸性气体的危险场所；
4. 工作环境为-30℃～40℃；

三、风门结构组成
无压风门为分体结构，在井下组合安装后使用。无压风门主要由门扇、门框、平衡机构、合页、配重等组成。门框采用钢制型材焊接而成；门扇采用钢制型材做骨架；门扇与连杆连接，使得风门能可靠关闭。
四、手动调节无压风门主要技术参数
1. 风门主要技术参数
1) 规格尺寸：3.2m×2.6m(宽×高)， 尺寸类型：净通过尺寸。
2) 风门材质：
a) 门框采用120mm*60mm*4mm矩管；
b) 门扇骨架采用50mm*50mm*3mm方管,面板采用厚度2mm的钢板；
c) 每道风门门扇上各配上下两个百叶式调节窗；
3) 风门门开启形式：异向同步开闭；
4) 门扇开启角度：≥90度；
5) 门扇与门扇、门扇与门框之间加装密封胶垫，双向密封，确保密封性能良好。
6) 门框、门扇采用全钢喷漆结构，颜色为蓝色，防腐、防潮、阻燃、强度大、不变形。
7) 含机械闭锁，保证2道风门一道开启另外一道关闭。
2. 手动调节无压风门技术特点
无压风门是目前煤矿井下较为理想的一种风门，主要用于矿山井下进、回风巷之间每个联络巷中，打破了老式风门传统的结构类型，巧妙的把作用在风门上的风压通过平衡机构转化为内力，充分显示出该风门结构独特、使用简单、安全可靠的优点。通过人工手动实现风门的开启；还具有同时通过配重块产生的牵引力实现风门自动关闭。
门体主要由门框、门扇、平衡机构、及配重等组成。门框采用钢制型材焊接而成；门扇采用钢制型材做骨架；门扇与连杆连接调节配重，使得风门能自动关闭。 主要特点如下：
（1）双向隔风，无需再设反向风门；
（2）双面密封，漏风量小；
（3）系统简单，安全可靠；
（4）防腐、防潮、阻燃、强度大。
（5）含机械闭锁，保证2道风门一道开启另外一道关闭
本产品采用人工手动，安全可靠，对矿用特殊环境无不良影响。
3. 手动调节无压风门主要配置

单套主要部件配置
序号	名称	数量	单位
1	门框	4	件
2	门梁	2	件
3	门扇	4	扇
4	地梁	2	件
5	连杆	2	件
6	驱动臂	4	件
7	百叶式调节窗	4	套
8	配重	2	套
9	机械闭锁	1	套
10	安装附件	1	箱
