调节风窗防逆流装置,防逆流调节风窗的设计
作者： 矿用风门来源： 互联网

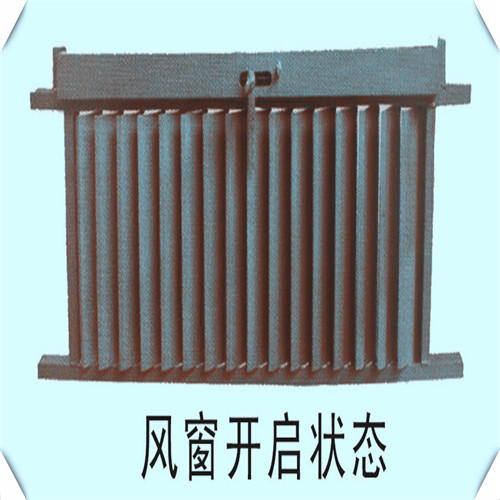

调节风窗防逆流装置的设计
调节风窗防逆流装置主要由止逆盖板、定滑轮及配重吊桶构成。在防突风门调节窗工作面侧的逆流盖板，使用滑轮，加配重使防逆流盖板保持一定的角度拉起，保证在正常情况下调节窗的正常通风要求，一旦发生煤与瓦斯突出，突出的瓦斯压力向防逆流盖板施压，使防逆流盖板关住逆向调节窗，避免发生突出时瓦斯气体通过调节风窗流向新鲜风流中，影响其它工作面安全。通过对调节风窗逆流盖板的改进，使其既保证工作面正常工作的通风需要，又防止了发生煤与瓦斯突出时造成的风流逆转
调节风窗放逆流装风筒防逆流装置局部通风机风筒防逆流装置主要用于掘进工作面，在防突风门上安设风筒防逆流装置，并对接风筒。风筒防逆流装置内部设有2道覆盖内部装置全断面的防逆流隔板，并在防逆流隔板上设有弹簧，局部通风机正常工作时风机通风吹开隔板，旦发生煤与瓦斯突出，突出的瓦斯气体压力将通过风筒抵消风机风压，风筒防逆流装置内的弹簧将自动拉起防逆流隔板，避免瓦斯通过风筒进人局部通风机，风筒防逆流装置如图2所示。
在进行风筒安装时，要保证隔板的轴线处于垂直状态，使用过程中要定期检查风门墙体状态及风筒是否发生变形，因为风筒发生变性后会影响到止逆隔板动作，可能造成弹簧无法打开，从而影响其防逆流性能。
