名称：WY无压风门
分类：无压风门
咨询热线：13345287774
联系我们
详细说明：
WY系列无压风门，手动无压风门是目前我国煤矿井下风门较为理想的一种，它打破了老式风门的结构形式，巧妙地运用联杆平衡机构，把作用在风门上的负压通过平衡机构转化为一种内力，使得风门开启只与配重及门轴摩擦阻力有关。
无压风门主要用于煤矿井下进回风巷和主要进回风巷之间的联络巷中。当通过风门时，风门可轻松打开，松手后自动关闭，有效地避免风流短路和通风故障的发生，为煤矿标准化和现代化管理奠定基础。
WY系列无压风门产品特点
①风门开启力小，开启力与风压大小和方向无关；
②双向隔风，无须再设反向风门；
③双面密封，漏风量小；
④关闭平稳，安全可靠；
⑤巧妙闭锁，防止串风和人员挤伤；
⑥系统简单，节能省耗，结构新颖美观。
WY系列无压风门结构原理
WY无压风门由门框1、门扇2、平衡机构3、配重4及(闭锁5)等组成。门框采用钢制焊接。门扇采用钢结构外附冷钢板，与联杆相连接。调节配重大小，风门能可靠关闭。
WY无压风门采用压力平衡原理，每道风门为双扇钢制门框异向同步开闭，运用联杆平衡机构把作用在风门上的压力通过联杆平衡机构转化为一种内力并得到平衡，保证了风门打开时省力、方便灵活。由于压力平衡式风门为异向开闭，因此无论风流方向如何，两扇门均同时受到风流的推力和风流的压力，而且大小相等。另外在门框横梁上的风门开启方向的异侧，焊接挡板确保风流反向时风门不被吹开。
WY系列无压风门技术参数
① 风门开启形式 异向同步开闭
② 门扇尺寸 视巷道条件而定..
③ 门扇开启角度 ≤90°
④ 配重 约16kg
⑤ 手动开启力 约160N
WY系列无压风门使用条件
①周围介质温度不高于+40℃～-20℃；
②海拔空气相对湿度不大于95%；
③无严重滴水和溅水的环境；
④有爆炸气体（甲烷）和煤尘矿井。

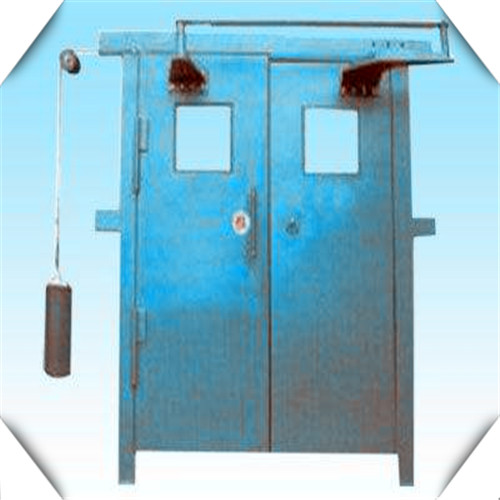

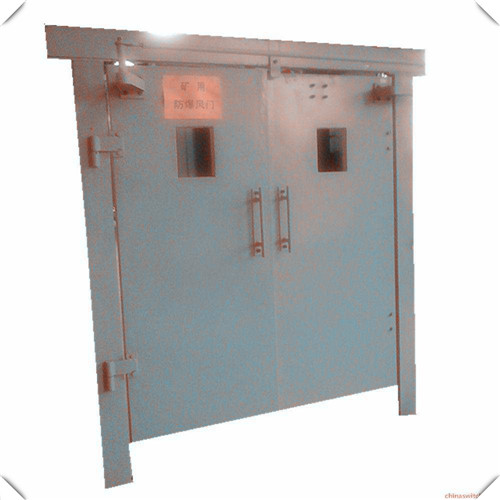

WY无压风门实物图
