行人风门

行人小风门,气动行人小风门的结构

作者: 矿用风门来源: 互联网
行人小风门主要安装在煤矿井下主要行人的巷道内,是现代化矿井安全生产必不可少的通风设施,一方面,可以方便井下员工在工作时不需绕弯路,另一方面在煤矿发生水灾或火灾等事故时,能及时打开行人风门逃离现场。例如,当井下员工在主运顺槽与运输顺槽之间工作时,为了避免走较远的行程,可经行人风门通过。但有些井下巷道负压较高,一般需要几个成年人一起打开风门,并且被打开的风门在关闭时,风门与门框间会发生剧烈的撞击,一方面造成风门及门框损坏严重,缩短了通风设施的使用寿命;另一方面,人员在通过时存在被挤伤的安全隐患。

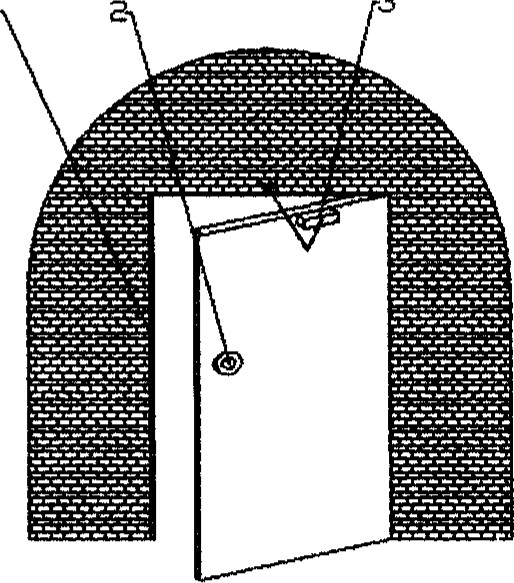

行人小风门,气动行人小风门的结构

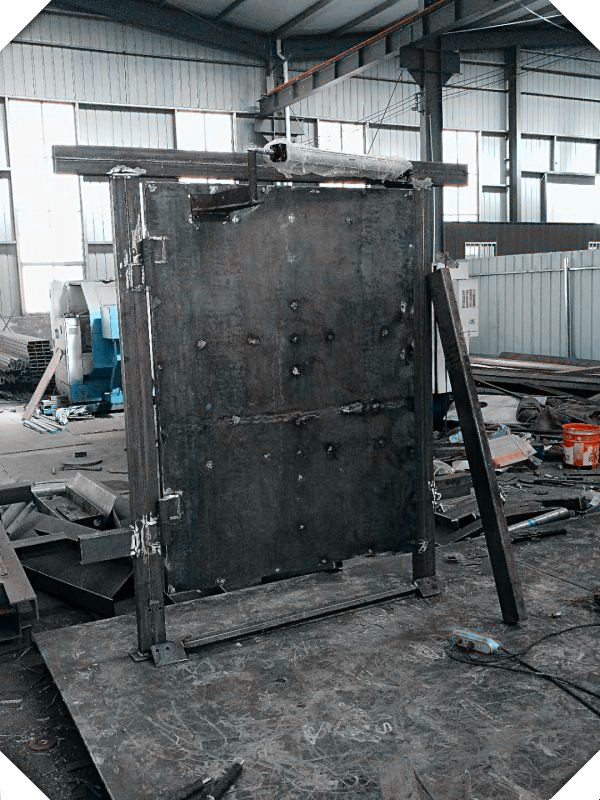

行人小风门,气动行人小风门的结构
行人小风门结构设计合理可靠,安装及拆卸过程省时省力,而且进一步提高了风门联锁的可靠性,保证了联锁装置的重复利用,降低了成本,具有结构简单、操作方便的优点。

气动风门行人小风门联锁装置,包括两扇风门,其中一扇风门上开有小风门,还包括主气路、先导阀I、机械阀I、薄型气缸I、先导阀II、机械阀II、薄型气缸II,先导阀I、机械阀I、薄型气缸I位于另一扇风门的一侧,先导阀II、机械阀II、薄型气缸II位于小风门的另一侧,先导阀I、先导阀II的输入端与主气路相通,先导阀I、机械阀I、薄型气缸I依次连通,先导阀II、机械阀II、薄型气缸II依次连通,且机械阀I、机械阀II的输出端相连通。具体实施过程中,先导阀I和先导阀II采用XQ210410先导阀,机械阀I和机械阀II采用3R210机械阀,薄型气缸I和薄型气缸II采用SDA40\50薄型气缸。·
权利要求1. 一种气动风门行人小风门联锁装置,包括两扇风门,其中一扇风门上开有小风门,其特征在于还包 括主气路、先导阀I、机械阀I、薄型气缸I、先导阀II、机械阀II、薄型气缸II,先导阀I、机械阀I、薄型气缸I位于另一扇风门的一侧,先导阀II、机械阀II、薄型气缸II位于小风门的另一侧,先导阀I、先导阀II的输入端与主气路相通,先导阀I、机械阀I、薄型气缸I依次连通,先导阀II、机械阀II、薄型气缸II依次连通,且机械阀I、机械阀II的输出端相连通。
专利摘要本实用新型具体为一种气动风门行人小风门联锁装置,解决了现有气动风门的行人小风门无法实现自动联锁的问题。气动风门行人小风门联锁装置,包括两扇风门,其中一扇风门上开有小风门,还包括主气路、先导阀Ⅰ、机械阀Ⅰ、薄型气缸Ⅰ、先导阀Ⅱ、机械阀Ⅱ、薄型气缸Ⅱ,先导阀Ⅰ、机械阀Ⅰ、薄型气缸Ⅰ位于另一扇风门的一侧,先导阀Ⅱ、机械阀Ⅱ、薄型气缸Ⅱ位于小风门的另一侧,先导阀Ⅰ、先导阀Ⅱ的输入端与主气路相通,先导阀Ⅰ、机械阀Ⅰ、薄型气缸Ⅰ依次连通,先导阀Ⅱ、机械阀Ⅱ、薄型气缸Ⅱ依次连通,且机械阀Ⅰ、机械阀Ⅱ的输出端相连通。本实用新型提高了风门联锁的可靠性,具有结构简单、操作方便的优点。
