名称：矿用液压风门闭锁装置
分类：液压闭锁装置
咨询热线：13345287774
联系我们
详细说明：
矿用液压风门闭锁装置简称风门液压控制装置是一种安全可靠、使用和维修简单、便于安装、不用外部电源、通用性强的液压风门闭锁装置。

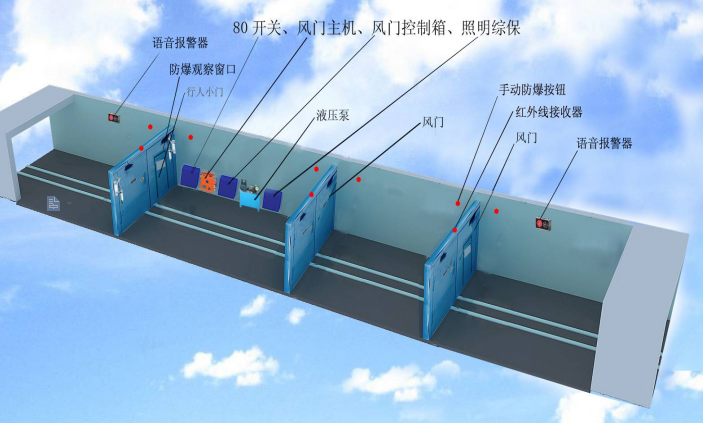

矿用液压风门闭锁装置主要由主旋压油缸、副压缩油缸和锁闭油缸组成，其主旋压油缸安装在甲风门门框上，和安装在甲风门上的旋臂机构相连接，主旋压油缸上的出油口和安装在甲风门上的副压缩油缸的出油口相连接，后与液压管路和安装在乙风门上的锁闭油缸的进油口相连，构成一个全密闭的液压通路，使甲风门开启时，主旋压油缸和副压缩油缸通过介质液压油驱动锁闭油缸带动锁销锁闭乙风门。
矿用液压风门闭锁装置技术方案还包括安装在甲风门门框上的主旋压油缸上端盖和活塞杆以方型螺纹的形式配合，当与活塞杆相连的旋转臂旋转时，活塞杆随螺纹推动活塞向下旋压，迫使液压油腔内的液压油向外压缩；在活塞和活塞杆中心还钻有注油孔，孔的上端有密封螺栓；安装在甲风门上的副压缩油缸的活塞杆上安装有复位弹簧，在活塞杆的顶端还装有轴销与风门拉手相连接；固定副压缩油缸的安装板上还焊有支撑立柱，在支撑立柱的顶端还装有作为支点的轴销；主旋压油缸上端的外方与旋转臂一端的内方相连接，而另一端的滑轮则安装在甲风门的滑道内；锁闭油缸上安装有活塞杆，其活塞杆上装配锁销。
矿用液压风门闭锁装置优点
1、每个风门安装的驱动系统和控制另一风门的锁闭系统组成一整套全封闭的独立液压系统，与另一风门的驱动系统和锁闭系统没有任何联系，其中一套系统工作时，对另一套系统没有任何干扰，不能产生误动作和出现两道风门同时打开而造成风流短路事故的发生，因此工作安全可靠。
2、完全采用密闭的液压自驱动动力，尤其是主驱动油缸采用螺旋加压形式，工作时省力且压力高，起到了一台手动油泵的作用。
3、不需任何外部能源就可自行工作，比电控风门闭锁节省能源又减少了大量辅助设施，大大降低了设备的成本。
4、该装置的动力传递介质是液压油，比机械风门闭锁减少了很多机械传动机构和硬性连接装置，而且加工维修方便，无易损件，事故率大大减少。
5、液压管路和各驱动元件间的连接均采用快速接头连接，安装方便灵活、快捷。管路采用柔性管路，适应各种条件安装。整套装置通用性强，适用于各种大小风门的安装。
