液压自动无压风门

ZMK127(Y)型电液全自动无压风门

名称:ZMK127(Y)型电液全自动无压风门

分类:液压自动无压风门

咨询热线:13345287774

联系我们

详细说明:

ZMK127(Y)型电液全自动无压风门(以下简称全自动风门)是普通手动风门的升级换代产品,实现了风门的自动控制、电液开启(或气动开启)、电气闭锁、到位检测、声光报警等多项重要功能。与手动风门相比,在产品安全性、使用方便性等方面,实现了较大的提高。

ZMK127(Y)型电液全自动无压风门的基本功能如下所示:
  全自动控制状态下,车辆及人员通过时,风门自动打开,车辆或人员经过后自动关闭,无需人力开启,方便实用。
  两道风门之间实现了电气和机械双重闭锁,安全避免了两道门都打开的情况,安全可靠。
  具备手动控制功能,可利用遥控器或手动按钮来人为的控制风门的打开和关闭。
  每道风门均采用反风设计,保证了在矿井停电情况下可依靠人力开闭风门。
  具备应急解除闭锁功能,特殊情况下,可解除两道风门的闭锁,是两套风门全部锁定在打开状态。
  具备LED显示报警和语音报警两种报警方式,车辆经过时,可发出多种语音提示信号,故障状态下可发出声光报警信号。

工作原理说明:

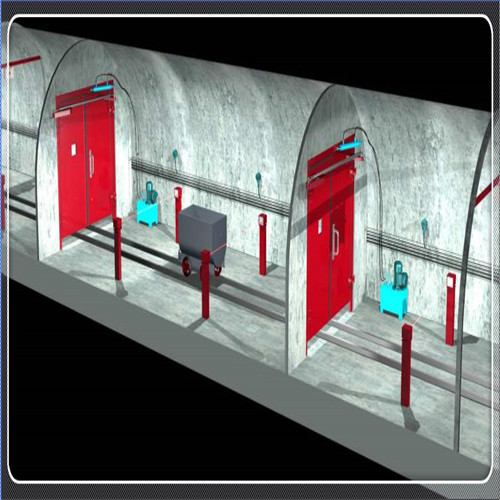

  一套全自动风门由两道单式风门主体、一套机械闭锁装置、一套电控系统、两套动力传动装置、两套动力传动装置、两套声光报警显示器、两套红外线传感器、两套位置传感器、两套手动控制按钮组成。
  每道单式风门主体由两扇门和一套门框组成,为双扇对开结构,该结构开启时,较好的达到了平衡内外风压的目的,对于门框的冲击力小,可靠耐用,配有透视窗,以方便对风门两侧的情况进行观察。

自动状态:
  两道风门两端的巷道壁上分别安装红外线传感器,在风门的两端形成检测线,当行人或车辆由巷道的任一方进入时,传感器自动检测并为控制设备提供信号,当A门有人经过时,传感器发出信号,A门动力源电,打开A风门,风门上装有传感器,检测风门的闭、合状态(此信号可传达地面调度室,以方便地检测风门关闭情况)。在A门打开时,声光报警装置得到触发信号,发出提示警示语“风门打开,请注意安全”并传承着红灯闪烁,B门声光报警装置同时提示“前方风门打开。请您稍后”伴有红灯亮。B门设有闭锁,以防止两扇门都打开影响煤矿安全,经过适当的延时(可以根据需要设定),A门自动关闭,等到传感器检测关闭到位后,警示语音及红灯关闭,绿灯常亮。

手动状态:
  手动操作情况下,矿车需要通过风门时,手动按下A门的“打开”控制按钮,A门打开,同时B门关闭,两扇门打开和关闭的同时,同样伴有语音提供信号。同样,按下A门的“关闭”控制按钮,A门关闭,同时B门打开。

产品组成及技术参数:
  在控制系统发出控制风门打开或关闭的指令后,在8秒内(可设定)传感器仍检测不到信号时,则控制系统将向声光报警显示器报警指令,声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号,请通知相关人员采取措施。

电液全自动控制风门:
  ZMK127(Y)型电液全自动风门由两道单式风门由两道但是风门主体、一套机械闭锁装置、一台电控箱、一台防爆液压站、两套液压缸传动机构、两套声光报警显示器、两套红外线传感器、两套位置传感器。

报警状态:
  在控制系统发出控制风门打开或关闭的指令后,在8秒内(可设定)传感器仍检测不到位信号时,则控制系统将向声光报警显示显示器报警指令,声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号,通知相关人员采取措施。

ZMK127(Y)型电液全自动无压风门技术参数:
  (1)产品型号:ZMK127(Y)
  (2)工作电压:~127V
  (3)电机电压:380V、660V
  (4)电机功率:3KW
  (5)传感器电压:DC12V
  (6)显示装置规格:LED显示

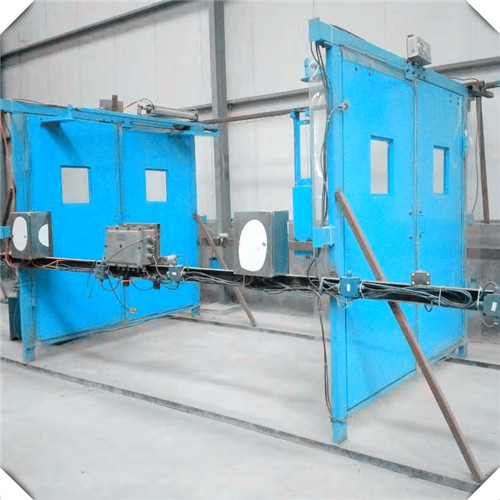

ZMK127(Y)型电液全自动无压风门实物图
ZMK127(Y)型电液全自动无压风门
ZMK127(Y)型电液全自动无压风门
