矿井自动风门|自动平衡风门的组成和原理
作者： 矿用风门来源： 互联网
矿井下自动风门(自动平衡风门)的来源背景，根据《煤矿安全规程要求》，煤矿井下的进、回风井之间和主要进、回风巷道之间的每个需要使用的联络巷道必须安设互相连锁的两道风门。互相连锁的两道风门可以是同时关闭状态或者一开一闭状态。已有技术中，矿井下的风门大都是木制风门。强度低，容易损坏。人力开启费力，很不方便。门扇容易变形，不能完全关上，造成互锁不完全，漏风，甚至被车辆误撞。从而引发事故。

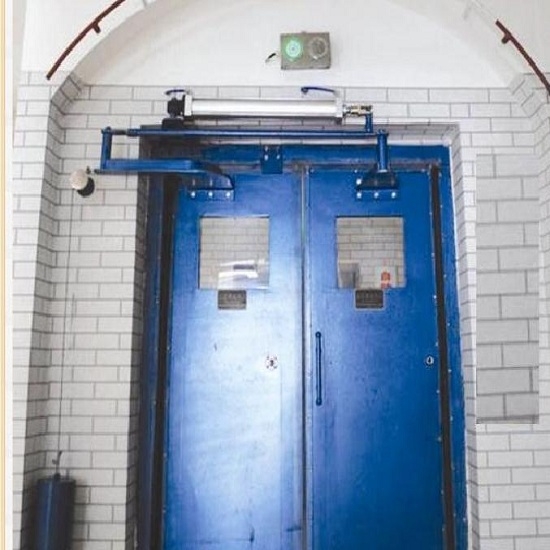

矿井自动风门用钢材制成，强度高、防腐、防潮、阻燃、不易损坏，使用寿命长。具有传感控制回路与手动控制回路，容易控制风门的开关与闭合，使用方便省力。可实现严格互锁，避免因漏风而发生的安全事故。双向隔风，不用设反向风门。系统简单，容易维护。双向密封，漏风量小。通过后门可自行关闭。
矿井自动风门的原理：

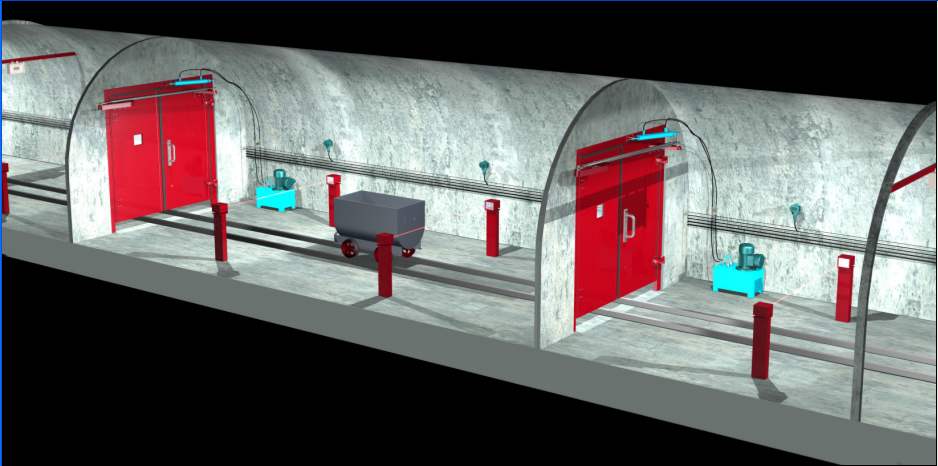

矿井下自动风门包括两扇风门，风门有门框和门体，风门与风门之间用平衡装置连接，门框与门体之间连接有平衡汽缸，通道中装有传感器，传感器位于矿车轨道上，传感控制回路有压气进口·手动开关连接有开关控制电路。
由传感器、三位四通主控阀、汽缸、关联行程截止阀和连锁信号控制回路组成的传感器控制回路，构成开关控制回路；由手动截止阀、交替阀、汽缸、互锁行程截止阀组成的连锁信号控制回路；由主控阀，汽缸组成的转角控制回路。
开门控制回路中，开关通过交替阀与开门控制信号出口相连，并与汽缸出口相连。关门控制回路中，开关通过交替阀与关门控制信号出口相连，并与汽缸进口相连。传感控制回路中，传感器通过交替阀与汽缸相连，再通过回路与锁相连。
开门时，压气驱动气缸打开风门；关门时，反向接通压气关闭风门。当一道风门开启时，通过输出连锁控制信号，使另一道门的压气源闭锁阀在截止状态，实现两道门的互锁。
