名称：主通风机风门
分类：主扇风门
咨询热线：13345287774
联系我们
详细说明：
煤矿主扇风机风门(主通风机风门)由执行机构、推拉式风门和连接轴三部分组成，具有结构紧凑、操作便捷的优点。
主通风机风门执行机构的技术参数及运行原理
新风门采用的是 DZ380 型电动执行机构。该机构是一种多回转电动执行机构，被广泛地用于闸阀和截止阀等做直线运动的各种阀门的自动化控制。该执行器的控制腔被进行了扩大，可用于增设电气控制无源点、单项电机电容、阀位反馈信号灯等电气元件，在保证经济性的同时增强了机构的适用性。
1）适用范围：DZ380 型电子式控制器的适配为三相四线制的 380 V×（1±15%）（AC）电源，通过模块和接触器一起实现电机的开、关和停操作。可在- 30~75℃的温度下、90%以下的相对湿度下工作。
2）控制精度：当处于自动位置时，通过自动调整停止零位设定。死区位置有 0.5%、1%、1.5%、2%、
2.5%、3%、4%、5%挡位。
3）输入信号：开度输入信号为电位器信号，500~ 5 000Ω。调节输入信号的范围为 4~20 mA（DC），输入负载的阻抗不大于 150 Ω。
4）输出信号：开关控制信号通过可控硅输出。输出的负载能力超过 500 Ω。阀门位置的反馈输出信号在 4~20 mA（DC，隔离）之间。
5）工作原理：该型号的控制机构采用的是十进制，控制精度较高。通过减速箱内的大伞齿轮和小伞齿轮一对带动中传小齿轮运转，行程控制机构在其控制下工作[2]。当行程控制器调试完毕后，控制器会
在输出轴的带动下运转到设定的位置，同时凸轮会转动 90°，带动微动开关切断电动机的电源，电动机就会停止运转，采用此种方式完成电动机的行程控制。

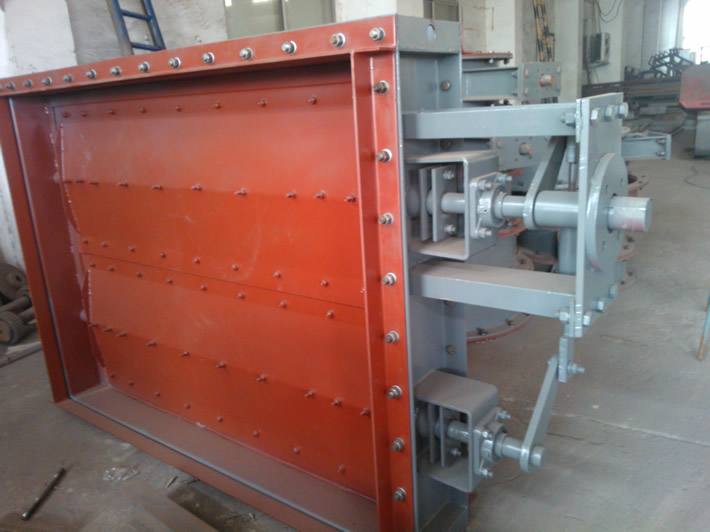

主通风机风门及运行原理
风门由厚度为 1 cm 的钢板切割焊接而成，大小为 400 cm×300 cm×44 cm 的整体。在风门的底部焊接有齿条，其通过传动轴与执行机构连接，当执行机构的电机开始运转时，在传动轴的带动下完成风门的开合。
