矿用皮带过风门装置，包括开设在风门上的矩形风口，所述风口上设有至少一个活动挡风板和至少一个位于活动挡风板下方的固定挡风板，其中活动挡风板顶部与风口顶部转动连接，固定挡风板两侧与风口侧面固定连接，所述活动挡风板底部与固定挡风板顶部设置有用于上行皮带穿过的上皮带空间，固定挡风板与风口底面之间具有用于下行皮带穿过的下皮带空间。本实用新型相对于现有技术，上皮带空间
与上行皮带之间的漏风缝隙以及下行皮带与下皮 20 t 0 带空间之间的漏风缝隙均大大减小，皮带在运行过程中穿过风门上的风口时漏风量大大降低，提高风门的密封性，减少巷道内通风量的泄露。
随着矿井的发展，皮带运输己经成为煤矿井下运输的主要手段，多数矿井下的采煤掘进工作面都己铺设了皮带机，这样大大提高了矿井的运输能力，但是在很多情况下，皮带需要穿过风门，由于皮带的不断运转，造成风门严重漏风，降低了风门的质量，同时也可能造成其它作业地点有效通风量的减少，使得井下通风系统的稳定性、可靠性、安全性降低。
矿用皮带过风门装置，用于克服现有技术中的缺陷，使皮带在运行过程中穿过风门时的漏风量大大降低，提高风门的密封性，减少巷道内通风量的泄
本实用新型提供一种矿用皮带过风门装置，包括开设在风门上的矩形风口，所述风口上设有至少一个活动挡风板和至少一个位于活动挡风板下方的固定挡风板，其中活动挡风板顶部与风口顶部转动连接，固定挡风板两侧与风口侧面固定连接，所述活动挡风板底部与固定挡风板顶部设置有用于上行皮带穿过的上皮带空间，固定挡风板与风口底面之间具有用于下行皮带穿过的下皮带空间。
皮带过风门装置的制作原理

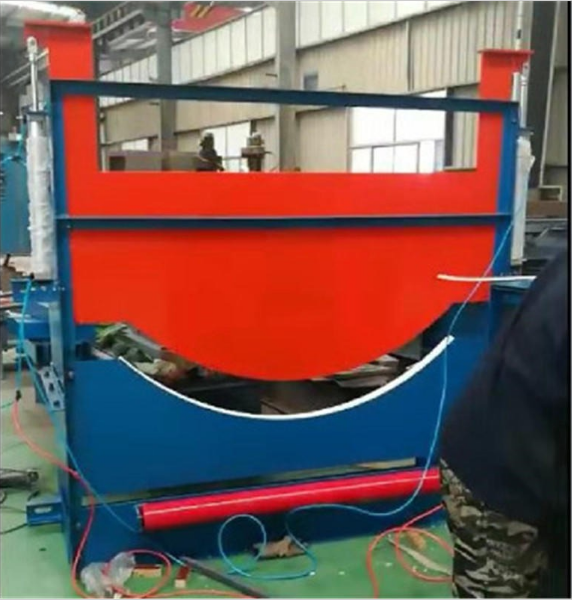

矿用皮带过风门装置，包括开设在风门上的矩形风口1，风口1上设有至少一个活动挡风板2和至少一个位于活动挡风板2下方的固定挡风板3，其中活动挡风板2顶部与风口1顶部转动连接，固定挡风板3两侧与风口1侧面固定连接，活动挡风板2底部与固定挡风板3顶部设置有用于上行皮带穿过的上皮带空间4，固定挡风板3与风口1底面之间具有用于下行皮带穿过的下皮带空间5。
本实用新型提供的矿用皮带过风门装置，上行皮带从上皮带空间中穿过时，活动挡风板绕转动连接端转动，底部向上翻转，间隙变大，上行皮带载着物料可以从中穿过，活动挡风板转过的角度依上行皮带机载在其上的物料形状而定，活动挡风板底部搭在物料及上行皮带上，能够漏风的缝隙较小，下行皮带直接从下行间隙中穿出，相对于现有技术上皮带空间与上行皮带之间的漏风缝隙以及下行皮带与下皮带空间之间的漏风缝隙均大大减小，皮带在运行过程中穿过风门上的风口时漏风量大大降低，提高风门的密封性，减少巷道内通风量的泄露。
在上述实施例的基础上，活动挡风板2下部固定连接有橡胶板20。橡胶板与上行皮带机放置在上行皮带上的物料接触时，可自然产生变形并保证始终与之接触，从而提高上皮带空间与上行皮带及物料之间的密封性能。本实施例中仅在活动挡风板2下部固定连接橡胶板20，当然还可以在固定挡风板3上部也固定连接橡胶板20。固定挡风板3的顶边呈凹槽状，橡胶板20的底边呈下凸状，橡胶板20的底边与固定挡风板3的顶边形状相适配。保证密封良好。橡胶板20底边形状和固定挡风板4顶边的形状均与上行皮带相适配，上行皮带为凹槽状，以防止物料向外抛洒。
作为上实施例的进一步地改进，活动挡风板2顶部与风口1顶面之间安装有活动维修板6，活动维修板6顶部与风口1顶面转动连接，活动维修板6底部与活动挡风板2顶部可拆卸连接。
[001刀这里的可拆卸连接具体可通过插销与套配合的结构，具体在活动维修板及活动挡风板顶部均设一套，插销可插入两个套内，从而将活动维修板固定在活动挡风板顶部，并且不会影响活动挡风板的转动，风口1边缘上可安装边框10，活动挡风板与风口边框之间以及活动维修板与风口边框之间均可通过合页30转动连接，当风口边框或合页损坏，需要维修或更换时，可直接通过活动维修门伸进风口内进行修护，操作比较方便。
如上所述的实施例，固定挡风板3与风口1底面之间安装有固定板7，固定板7底部及两侧分别与风口1固定连接，固定板7顶部与固定挡风板3底部之间形成下皮带空间下行皮带从下行间隙中穿过，由于皮带在运行中具有不稳定形，即上下有跳动，随着长时间使用，皮带底部与风口底面或底部边框之间碰触会造成其磨损，为了保护风口底部边框，在固定挡风板与风口底面之间安装有固定板，这样，下行皮带从下皮带空间中穿过时会磨损固定板，而不会造成风口底面或风口底面边框的磨损，定期更换固定板即可，更换成本较低。优选地，上皮带空间4呈U形。上行皮带呈U形，防止放置在其上的物料洒落，将上皮带空间设置呈U形与上行皮带自身形状相适配，降低了上皮带空间的漏风量，进一步提高了过风门装置的密封性。
优选地，下皮带空间5呈一字形。下行皮带由于卸掉了物料，自身呈一字形，将下皮带空间设置呈一字形与下行皮带自身形状相适配，降低了下皮带空间的漏风量，进一步提高了过风门装置的密封性。

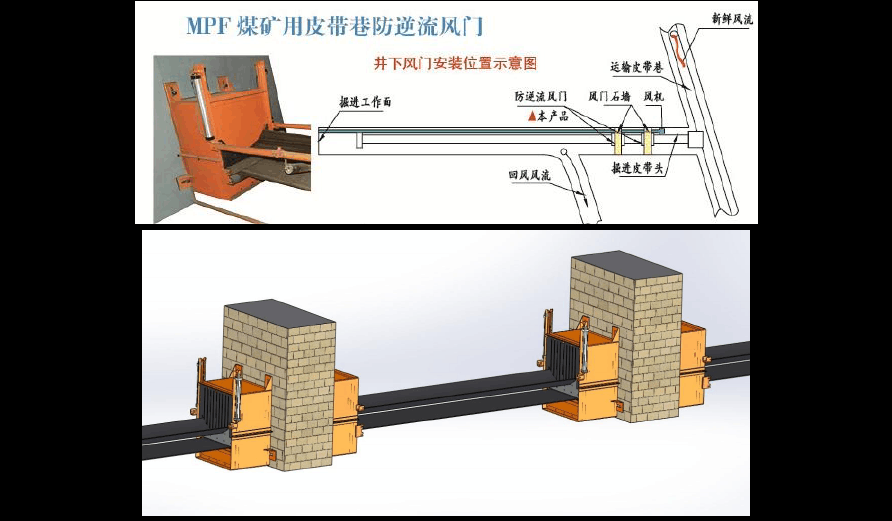

皮带过风门装置具体实施时，将矩形风口上的边框10分别安装在皮带运输巷风门的进风端面和出风端面上，使上行皮带穿过上皮带空间，下形皮带位于下皮带空间内，这样上形皮带与矩形风口顶边框通过活动挡风板密封，上形皮带与下形皮带之间通过固定挡风板密封，下形皮带与风口底边框之间通过固定板密封，有效降低了皮带处的漏风率；当皮带开始运行时，在活动挡风板的作用下，保证具有一定高度的物料与橡胶板紧密接触时，仍不会漏风。
最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新生进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
