气动平衡风门,纯气动平衡风门组成和原理

作者: 矿用风门来源: 互联网

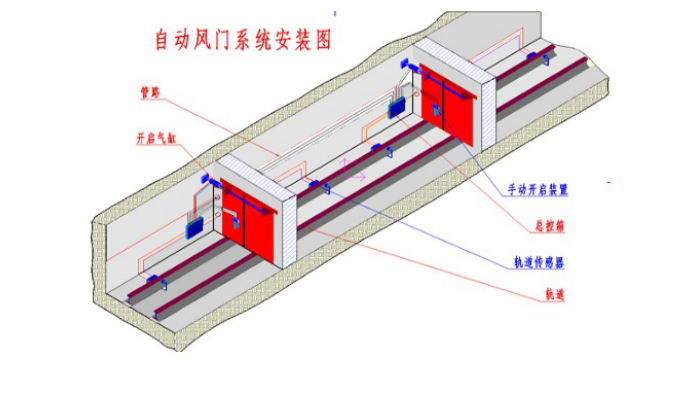

气动平衡风门中设有2道单式的风门结构主体,每道单式风门主体又由一套门框、左右两门扇、平衡机构、滑轮、钢丝绳、重锤配重装置及挡板等组成。其中平衡机构包括左右门轴、支撑直臂、支撑弯臂和连杆机构·,对开结构的左右两扇门通过支撑直臂、支撑弯臂和连杆实现联动,分别向2个相反方向同步开启和闭合。为防止风流反向时吹开风门,有挡板焊接在风门开启方向的异侧。风门门框及门扇用钢板焊接结构,外部表面做喷塑处理,可以防止井下腐蚀
气动平衡风门
气动平衡风门平衡机构
无压平衡风门的左右2扇门通过支撑直臂、支撑弯臂及连杆组成一个连杆机构,在风门左右2扇门打开关闭过程中整个机构处于平衡状态,即总力矩为0。如能够使左右门扇打开闭合时的速度和角度始终保持一致,在平衡机构作用下,左右门扇的风门所受风压作用力为0。其中风门轴对门扇的支撑力不能转动门扇,风压对风门的推力可以转动门扇,风门所受作用力只有开启风门的气动力和配重装置重锤的重力
无压平衡风门在初始状态闭合位置和末状态打开位置的机构俯视图,设直臂才刀距左门扇轴心距离仂:,弯臂BEC距右门扇轴心距离B02:  ,弯臂BEC的BC连线与右门扇之间夹角为先若要保证风门在初始闭合位置状态时,连杆c与左右门扇平行,即刀C//仂仂,必须满足乃:BE或刀: BCsin 90在风门完全打开的过程中,风门门轴位置始终不变,左右门扇逐步被打开,直至左右门扇垂直于连杆,即月点转移至A'占B点转移至点c点转移至c'点,D点转移至刀 '点后;若要使连杆仍然平行于左右门扇风门,即c' //仂02,必须满足 B'c'cos A'仂+B' 02:·+佝整体结构是一平行四连杆机构,即利用平行四边原理,当其中一扇门被拉开或推开时,则另一扇门同步朝相反的方向开启,风门左右门扇有固定的打开方向。
气动平衡风门
气动平衡风门工作原理

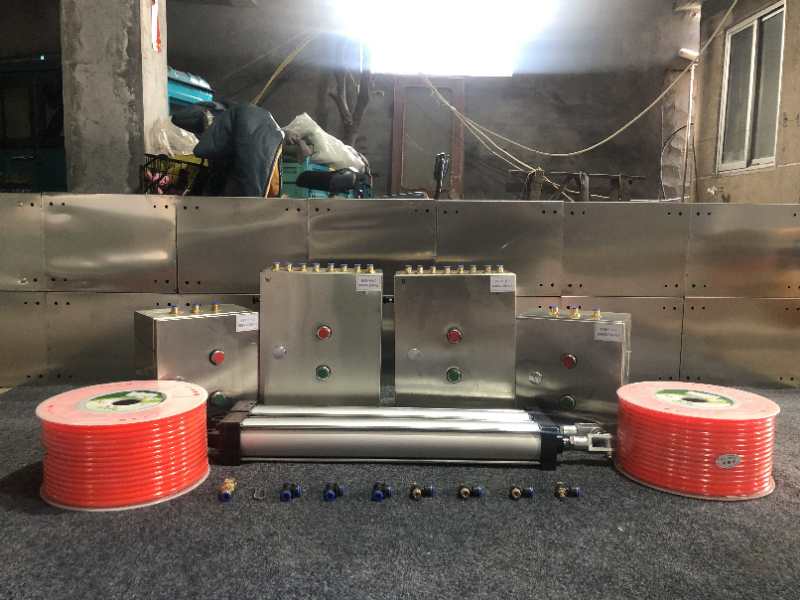

无压平衡风门的工作原理无压平衡风门系统每道单式风门主体均采用连杆平衡机构,左右门扇同步异向打开和关闭,不论风流朝向如何,风流的推力和压力均同时作用在两扇门上,并且大小相等,左右门扇风门所受的作用力就转化为内力并一直平衡。气缸为风门连杆运动的执行机构,其动力源是井下压风系统,当有信号发送给控制主机,控制主机发出驱动信号,使电磁阀换向,气缸伸出,推动连杆机构,实现风门的开启。重锤配重装置与风门连杆相连,产生的牵引力减轻风门闭合时的阻力,起到复原平衡作用,实现风门的自动关闭。
井下风压过高时,人为开启风门比较困难,由于风压的作用在开启过程中会受到一定的伤害,气动平衡风门 气动无压风门  全自动气动无压风门其实是普通的钢板型风门加上了一套全自动控制装置,该装置的主要作用实现风门自动开启并且起到互锁的作用。比较适合于井下大风压的作业场所。
