液压自动风门,液压自动行车风门控制方法

作者：矿用风门来源：互联网

井下液压自动风门,液压自动行车风门及其控制方法，包括光电开关、接近开关、按钮、继电器、时间继电器、接触器、指示灯、液压站、门连杆机构和风门；设置在不同远近处的光电开关检测到人员或电机车经过后，启动由继电器，并由相应继电器控制相应的接触器，由接触器来控制液压站的动作，进而液压站驱动门连杆机构是分门打开；当分门打开到一定位置触碰接近开关时，接近开关触发指示灯和时间继电器的工作，进而保证风门在一定时间内敞开不关闭；当敞开时间到达时，风门会自动关闭，且当人员或车辆在风门中间时，光电开关接通，触发相应的继电器吸合，使风门敞开无法关闭，最终实现及时打开与关闭井下风门，提高井下运输效率和通风效果。

提供一种井下液压自动风门及其控制方法，解决由于井下风门打开与关闭不及时，而导致的井下运输效率低、通风效果差的问题。

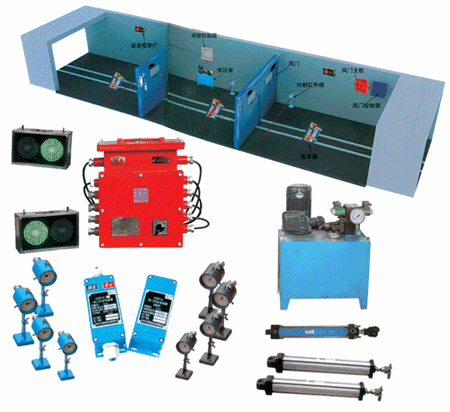

液压自动风门,液压自动行车风门本实施例包括继电器K1、继电器K2、继电器K3、继电器K4、接触器KM1、接触器 KM2、油泵接触器KM3、时间继电器KT1、时间继电器KT2、接近开关SQ1、接近开关SQ2、按钮 SB1、按钮SB2、风门、光电开关SQ3、光电开关SQ4、光电开关SQ5、液压站THPS、门连杆机构和指示灯M；

[0036] 如图1所示，在36V电源的正负极之间依次串联按钮SB1、继电器K1、继电器K2的常闭触点K2-1；在继电器K1和继电器K2的常闭触点K2-1之间选一结点，该结点与36V电源的正极之间依次串联接入接触器KM2的常闭触点KM2-1、接触器KM1、继电器K1的常开触点K1-1；继电器K4的常开触点K4-1、光电开关SQ3、按钮SB1、继电器K1的常开触点K1-1并联，此时的光电开关SQ3为反向接入；在36V电源的正负极之间另起一支路，依次串联继电器K4的常闭触点K4-2、继电器K1的常闭触点K1-2、时间继电器KT1的常开触点KT1-1、接触器KM2、接触器KM1的常闭触点KM1-1、继电器K3的常闭触点K3-1；按钮SB2、接触器KM2 的常开触点KM2-2均与时间继电器KT1的常开触点KT1-1并联；在36V电源的正负极之间另起一支路，依次串联继电器K4的常闭触点K4-3、时间继电器KT2；在36V电源的正负极之间另起一支路，依次串联接触器KM1的常开触点KM1-2、油泵接触器KM3；接触器KM2的常开触点KM2-3与接触器KM1的常开触点KM1-2并联；在36V电源的正负极之间另起一支路，依次串联接近开关SQ1、继电器K2；在36V电源的正负极之间另起一支路，依次串联继电器K2 的常开触点K2-2、继电器K4的常闭触点K4-4、时间继电器KT1；在36V电源的正负极之间另起一支路，依次串联接近开关SQ2、继电器K3；在36V电源的正负极之间另起一支路，依次串联继电器K2的常开触点K2-3、指示灯M；在36V电源的正负极之间另起一支路，依次串联光电开关SQ4、继电器K4、时间继电器KT2的常闭触点KT2-1，此时的光电开关SQ4为反向接入；继电器K4的常开触点K4-5与光电开关SQ4并联；油泵接触器KM3与液压站THPS中油泵的电磁阀电连接，使得该电磁阀开、关由油泵接触器KM3控制；液压站THPS中电机的动力输送端连接门连杆机构，由液压站THPS控制门连杆机构的工作。

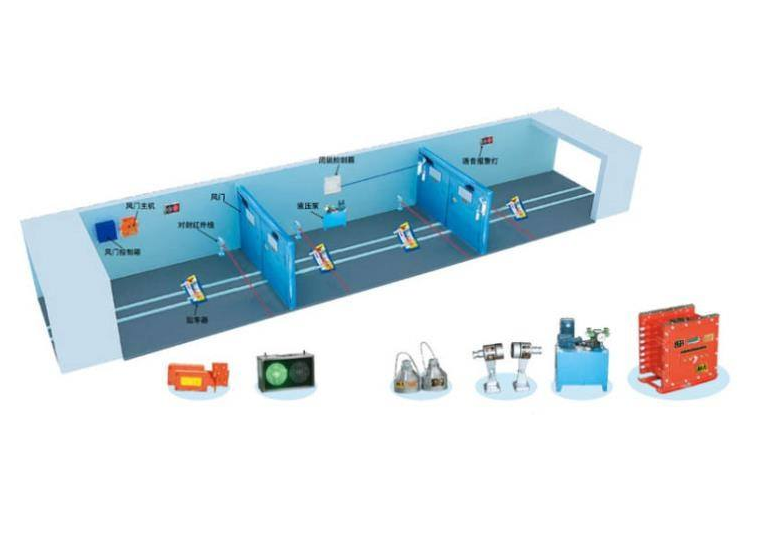

[0037] 液压站THPS主回路供电电源为220V，接近开关SQ1安装在风门打开的最大幅度 4/5页处；接近开关SQ2安装在临近风门关闭处；按钮SB1、按钮SB2安装在风门旁边；如图2所示，风门两侧20米处各安设一对光电开关SQ3，风门两侧3.5米处各安设一对光电开关 SQ4，风门两侧斜对角处各安设一个光电开关SQ5，风门边上安装液压站THPS，风门上方安装门连杆机构。
