煤矿全气控风门自动控制装置与电控风门控制装置、电控气风门控制装置及电控液风门控制装置等相比，全气控风门自动控制装置采用压缩空气为动力源，无任何电接入，不采用电源而实现风门的自动控制，安全性能较高，自动化程度较高，节省了人力，同时可以实现两道风门互为闭锁，避免两道风门同时打开的情况，安全可靠。

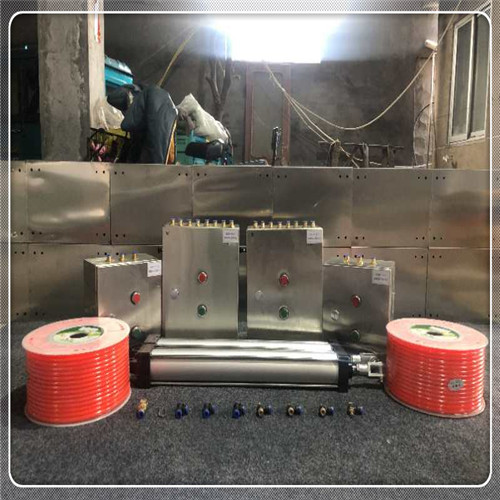

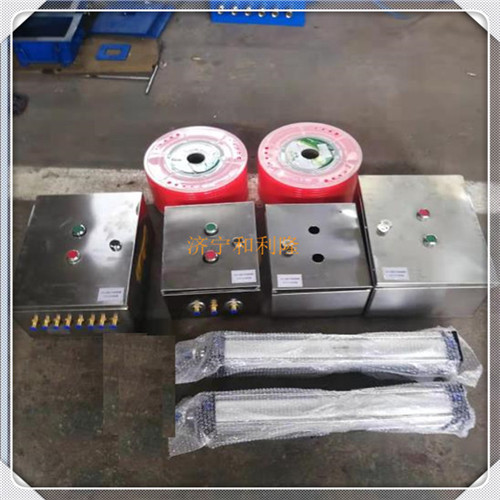

煤矿全气控风门自动控制装置,全气动矿用风门用自动控制装置其中包括：A门控制箱2和B门控制箱8，A门控制箱2连接有A门声音报警箱1、A门信号发生器10、A门磁控阀3 、A门执行器4，A门执行器4连接在A门11上，B门控制箱8，B门控制箱8连接有B门声音报警箱9、B门信号发生器13、B门磁控阀7 、B门执行器6，B门执行器6连接在B门12上，A门控制箱2和B门控制箱8共同连接有气源处理箱14和互锁控制箱5，所述的A门11和B门12的门框上分别安装有风门状态检测装置A门磁控阀3和B门磁控阀7，所述的A门11和B门12的门扇上分别安装有A门永磁体15和B门永磁体16与A门磁控阀3和B门磁控阀7对应，所述的A门磁控阀3和B门磁控阀7通过与之对应的A门永磁体15和B门永磁体16距离的离开和贴近从而输出A门11和B门12开门关门状态信号，所述的A门信号发生器10安装在A门11侧面，所述的B门信号发生器13安装B门12侧面，矿井内正常行人或车辆在行走过程中，触发A门信号发生器10和B门信号发生器13，A门信号发生器10和B门信号发生器13分别输出信号给A门控制箱2和B门控制箱8，A门控制箱2和B门控制箱8根据所给的信号和当前A门11、B门12的开关状态，准确的通过A门磁控阀3 、A门执行器4和B门磁控阀7、B门执行器6来控制A门11、B门12的开闭，同时A门控制箱2或B门控制箱8在开门或关门的同时将所给的信号传递到互锁控制箱5，来控制A门11和B门12的互锁，即当A门11打开时，B门信号发生器13失去作用，当A门11关闭后B门信号发生器13才能正常输出气源信号给B门控制箱8，从而实现两道风门之间的互锁，满足矿用规程要求：同一时间只能打开一道风门。
